AV音频视频产品EMC测试介绍

AV音频视频产品在当今社会的娱乐、教学、办公等方面,应用非常广泛。受疫情影响,越来越多消费者在学习或者工作中使用音频视频产品,其重要性已经不言而喻。随着5G+AI技术的发展,AV音频视频产品更是被推动成为互联网时代的重要入口。在AV音频视频产品快速发展的过程中,其电磁兼容EMC也是受到了各国的重视。


AV音频视频产品EMC测试介绍

AV音频视频产品的电磁兼容EMC包括电磁干扰EMI(Electromagnetic Interference)和电磁抗扰EMS(Electromagnetic Interference Susceptibility)。

为了解决AV音频视频产品的电磁干扰EMI和电磁抗扰EMS问题,欧洲对此类产品的电磁兼容方面也做出了具体的规定。要求这些产品符合适用的EMC标准并加贴CE标志,才可在欧洲市场上销售。


AV音频视频产品EMC测试介绍

注:CE标志的有效国 - 欧洲经济区EEA(European Economic Area),包括欧盟27国、列支敦士登、冰岛和挪威。

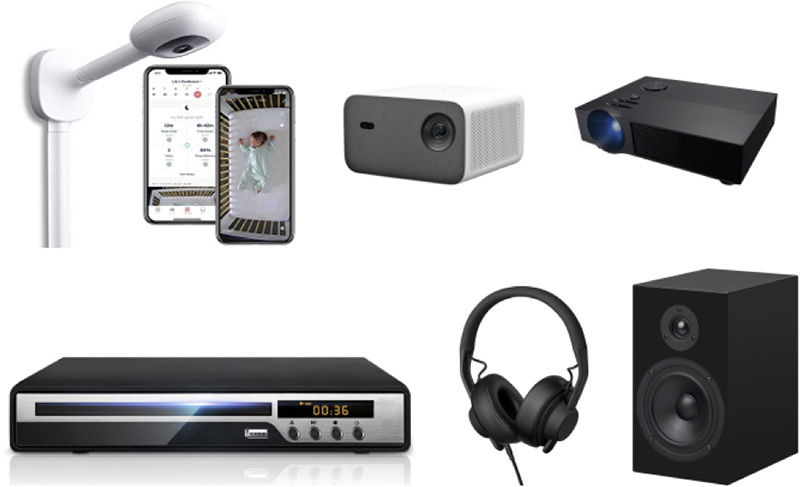

EMC认证适用的AV音频视频产品包括:

音箱,音频和视频教学设备,视频投影仪,视频摄像机和视频监视器,功放机,DVD,电唱机和光盘机, CRT TV 电视机,LCD TV电视机,录音机,收音机等。


AV音频视频产品EMC测试介绍

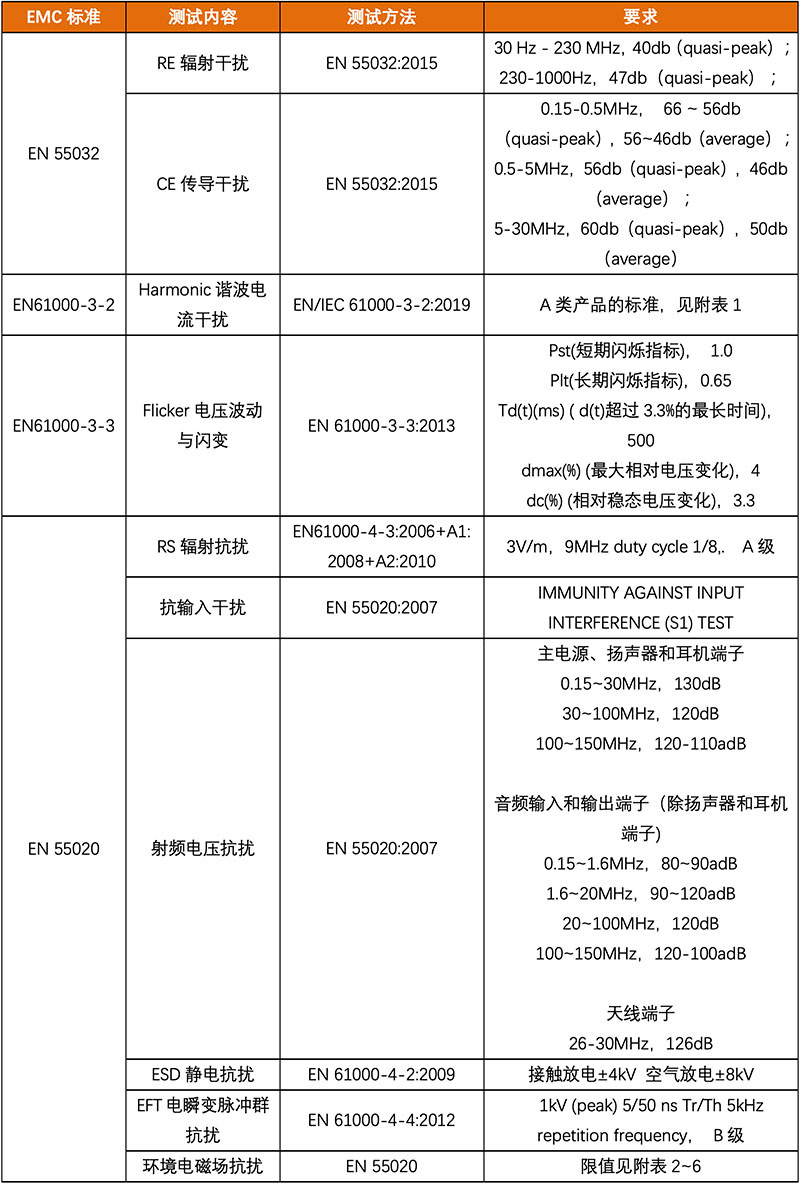

AV音频视频产品欧洲EMC标准主要包括以下


AV音频视频产品EMC测试介绍
AV音频视频产品EMC测试介绍

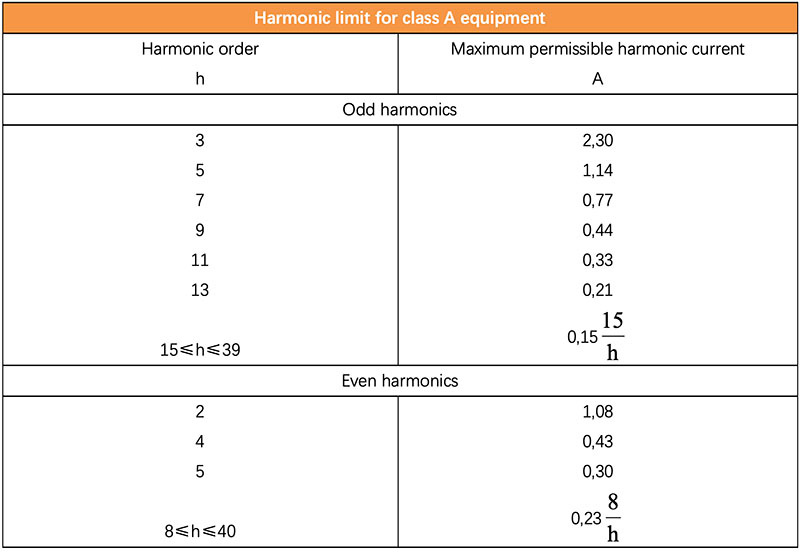

附表1: A类产品谐波标准


AV音频视频产品EMC测试介绍

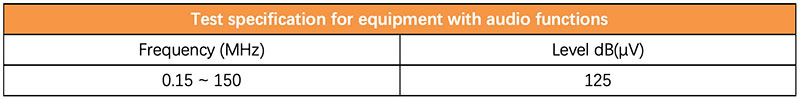

附表2:环境电磁场抗扰-具有音频功能的设备的测试规范


AV音频视频产品EMC测试介绍

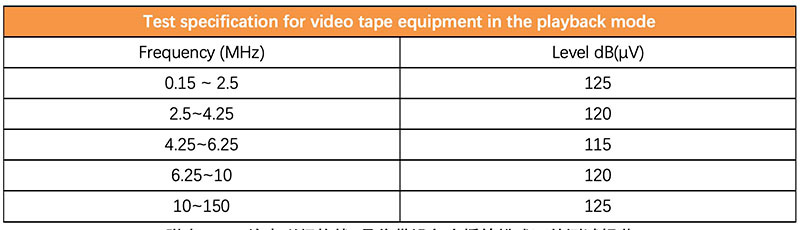

附表3:环境电磁场抗扰-录像带设备在播放模式下的测试规范


AV音频视频产品EMC测试介绍

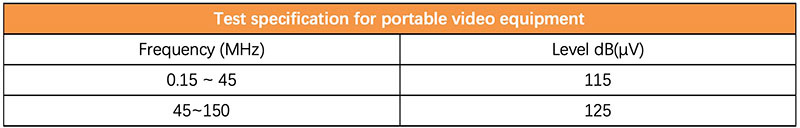

附表4:环境电磁场抗扰-便携式视频设备的测试规范


AV音频视频产品EMC测试介绍

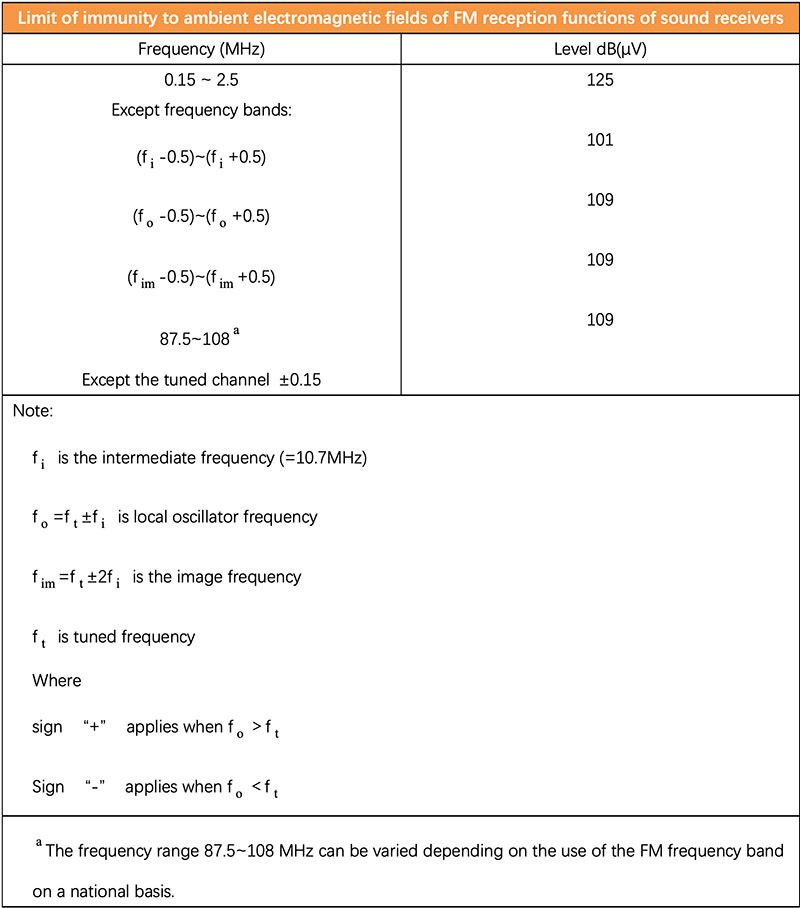

附表5:声音接收器的调频接收功能对环境电磁场的抗扰度限值


AV音频视频产品EMC测试介绍

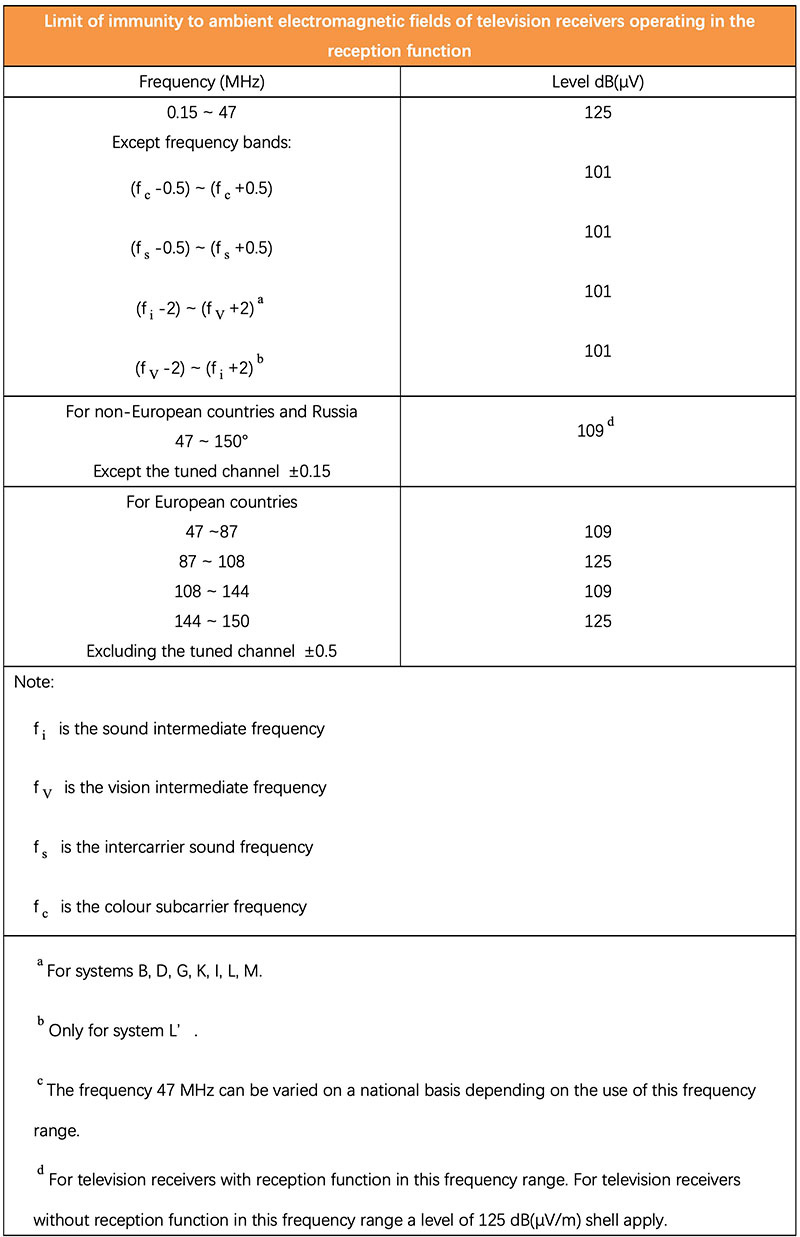

附表6:在接收功能下运行的电视接收机对环境电磁场的抗扰度限值


AV音频视频产品EMC测试介绍

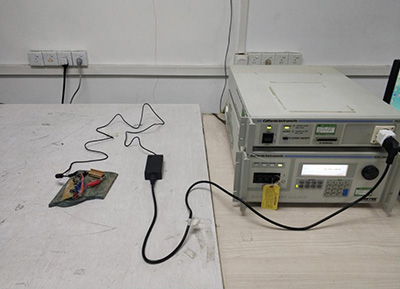

Harmonic和Flicker测试过程


AV音频视频产品EMC测试介绍

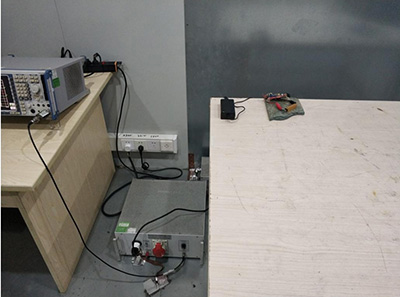

传导干扰测试过程

除了美国,其他国家、地区对家电产品也有相应的EMC要求,赛德斯威可提供全球不同国家的EMC测试服务:

国家/地区 认证 测试要求
国际CISPR/IEC CISPR 32,IEC 61000-3-2,IEC 61000-3-3,CISPR 24
欧洲CE EN 55032,EN 61000-3-2,EN 61000-3-3,EN 55024
美国FCC CFR title 47 part 15
加拿大IC ICES-003
澳大利亚/新西兰RCM/C-Tick AS/NZS CISPR 32,AS/NZS 61000.3.2,AS/NZS 61000.3.3,AS/NZS CISPR 20
中国CCC GB 9254-2008
韩国KCC/MSIP KN 32,KN 35
日本PSE/VCCI VCCI-CISPR 32: 2016,VCCI -V3/2016.11

附录:AV音频视频产品EMC标准/测试方法汇总

EN/IEC 55032:Electromagnetic compatibility of multimedia equipment - Emission Requirements 多媒体设备射频干扰特性限值和测量方法(已取代EN55013和EN55022)

EN/IEC 55024:Information technology equipment - Immunity characteristics - Limits and methods of measurement 信息技术设备抗扰特性限值和测试方法(计划被EN55035取代)

EN/IEC 55035:Electromagnetic compatibility of multimedia equipment — Immunity requirements 多媒体设备抗干扰特性限值和测量方法(计划取代EN55020和EN55024)

EN/IEC 61000-3-2:Electromagnetic compatibility (EMC) Part 3-2: Limits - Limits for harmonic current emissions (equipment input current ≤ 16 A per phase) 低压电气及电子设备发出的谐波电流限值(单项输入电流不大于16A)

EN/IEC 61000-3-3:Electromagnetic compatibility (EMC) – Part 3-3: Limits – Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage supply systems, for equipment with rated current ≤ 16 A per phase and not subject to conditional connection 输入电流不大于16A的低压供电系统电压波动和闪烁测试

EN/IEC 61000-4-2:Electromagnetic compatibility (EMC) Part 4-2: Testing and measurement techniques - Electrostatic discharge immunity test ESD静电放电抗扰

EN/IEC 61000-4-3:Electromagnetic compatibility (EMC) Part 4-3: Testing and measurement techniques — Radiated, radio-frequency, electromagnetic field immunity test 辐射,射频,电磁场抗扰度

EN/IEC 61000-4-4:Electromagnetic compatibility (EMC) Part 4-4: Testing and measurement techniques - Electrical fast transient/burst immunity test ETF电瞬变脉冲群抗扰度

EN/IEC 61000-4-5:Electromagnetic compatibility (EMC) - Part 4-5: Testing and measurement techniques - Surge immunity test 浪涌抗扰度

EN/IEC 61000-4-6:Electromagnetic compatibility (EMC) - Part 4-6: Testing and measurement techniques - Immunity to conducted disturbances, induced by radio-frequency fields 射频场引起的传导干扰的抗扰度

EN/IEC 61000-4-8:Electromagnetic compatibility (EMC) - Part 4-8: Testing and measurement techniques - Power frequency magnetic field immunity test 工频磁场抗扰度

EN/IEC 61000-4-11:Electromagnetic compatibility (EMC) Part 4-11: Testing and measurement techniques - Voltage dips, short interruptions and voltage variations immunity tests for equipment with input current up to 16 A per phase 电压暂降,短时中断和电压变化抗扰度

CISPR 32:Electromagnetic compatibility of multimedia equipment - Emission requirements 多媒体设备的电磁兼容性 - 排放要求

CISPR 24:Information technology equipment - Immunity characteristics - Limits and methods of measurement 信息技术设备抗扰特性限值和测试方法

CFR title 47 part 15:Radio Frequency Devices 无线电频率设备

ICES-003:Information Technology Equipment (including Digital Apparatus) 信息技术设备(包括数字仪器)

AS/NZS CISPR 32:Electromagnetic compatibility of multimedia equipment - Emission requirements多媒体设备的电磁兼容性 - 排放要求

AS/NZS CISPR 24:Information technology equipment - Immunity characteristics - Limits and methods of measurement 信息技术设备抗扰特性限值和测试方法

AS/NZS 61000.3.2:Electromagnetic compatibility (EMC) - Part 3.2: Limits - Limits for harmonic current emissions (equipment input current less than or equal to 16 A per phase)电磁兼容性(EMC)--第3.2部分:限制--谐波电流排放的限制(设备输入电流每相小于或等于16A)。

AS/NZS 61000.3.3:Electromagnetic compatibility (EMC) Limits - Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage supply systems, for equipment with rated current ≤16 A per phase and not subject to conditional connection电磁兼容性(EMC)限制--在公共低压供应系统中,对每相额定电流≤16A且无条件连接的设备的电压变化、电压波动和闪烁的限制

GB 9254-2008: Information technology equipment - Radio disturbance characteristics - Limits and methods of measurement 信息技术设备 - 无线电干扰特性 - 测量的限制和方法

KN 32:Electromagnetic compatibility of multimedia equipment - Emission Requirements 多媒体设备射频干扰特性限值和测量方法

KN 35:Electromagnetic compatibility of multimedia equipment — Immunity requirements 多媒体设备抗干扰特性限值和测量方法

VCCI-CISPR 32: 2016:Electromagnetic compatibility of multimedia equipment - Emission Requirements 多媒体设备射频干扰特性限值和测量方法

VCCI -V3/2016.11:Electromagnetic compatibility of multimedia equipment — Immunity requirements 多媒体设备抗干扰特性限值和测量方法


AV音频视频产品EMC标准的更新

欧盟的AV音频视频产品的EMI标准EN55013和IT信息类产品的EMI标准EN55022已被整合为EN55032。

欧盟的AV音频视频产品的EMS标准EN55020和IT信息类产品的EMI标准EN55024将被整合为EN55035。


赛德斯威(SATISFY)将在AV音频视频产品的EMC认证方面为您提供全方位的优质服务,为您的产品进入各国市场做好保障,请联系赛德斯威客服了解更多内容。
