使用油罐、管道和容器储存和运输碳氢化合物和其他化学产品,需要采取极其严格的防火措施。由于这些易燃产品是在压力下储存的,任何泄漏都可能导致火焰高度蔓延的恶性火灾。因此,针对石油和天然气或海运行业使用的工艺设备(如管道、阀门、法兰等)必须具备被动防火保护性能(Passive Fire Protection,简称“PFP”),通过特定的测试模拟它们在发生火灾时面临的极端条件。

被动防火的目的是为了在火灾发生时有足够长的时间保护关键的加工和安全设备,以便能够安全和有控制地关闭工厂。被动防火可以减缓喷射火和池火的蔓延,推迟设备发生故障的可能性,使人员有更多时间逃生。

在石油和天然气行业,有两种主要的火灾场景被用于测试:碳氢化合物池(Hydrocarbon Pool Fire,简称HC)和碳氢化合物喷射火(Jet Fire, 简称JF)。碳氢化合物池火(HC)是指在炉子里点燃一池碳氢化合物,温度约为1100℃,热通量高达150 kW/m²。池火的测试场景和测试方法通常在UL1709、BS476、IMO FTP code 3、ISO 834-3和ISO 1363-2标准中定义。

喷射火(JF)测试模拟的是油罐、管道或其他设备在压力下储存或运输易燃燃料时发生泄漏而引起的火灾类型。在试验过程中,温度可以超过1200ºC,辐射可以达到250Kw/m2的水平。

目前,世界上很少有实验室能够进行喷火试验。这项测试是专门为一个高度专业的领域设计的,旨在用于安装在船舶、化工厂、燃料罐和石油或天然气平台的隔板和元件。

喷射火(JET FIRE)和池火(HC)- 被动式防火装置检测和认证

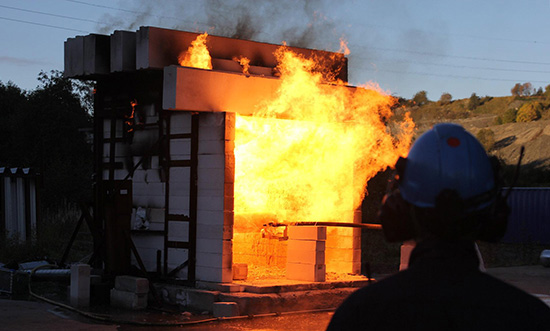

喷射防火测试 JET FIRE TESTING-暴露在被点燃的加压可燃液体或气体中时的耐火性测试。

喷射火焰Jet Fire耐火检测相关标准:

• OTI 95634 Jet Fire Resistance Test of Passive Fire Protection Materials 被动防火材料耐喷射火试验

• ISO 22899-1 Determination of the resistance to jet fires of passive fire protection materials — Part 1: General requirements 被动防火材料抗喷射性火灾测定-第1部分:一般要求

• ISO 22899-2 Determination of the resistance to jet fires of passive fire protection — Part 2: Guidance on classification and implementation methods 被动防火材料抗喷射性火灾测定-第2部分:分类和实施方法指南

• EN 13381-4 Test methods for determining the contribution to the fire resistance of structural members - Part 4: Applied passive protection to steel members 测定构件耐火性能的试验方法-第4部分:钢构件被动性防护应用

• EN 13381-8 Test methods for determining the contribution to the fire resistance of structural members - Part 8: Applied reactive protection to steel members 测定构件耐火性能的试验方法-第4部分:钢构件反应性防护应用

喷射式火灾是加压碳氢化合物装置使用过程中的一个主要火灾风险。不同场景下喷射火灾在火焰长度、热通量和速度方面可能有所不同,重要的影响因素是燃料的类型和性质、燃料的压力和数量、破裂的几何形状和周围条件。结构的几何形状也可能是暴露在喷射火中被动防火装置的阻力方面的一个重要参数。

赛德斯威可以提供以下JET FIRE喷火测试等相关测试。

1. Standard Jet Fire 标准型喷射火焰

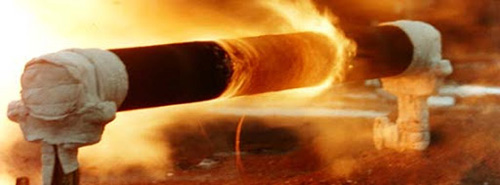

标准喷射火测试的目的是确定被动防火材料和系统对喷射火的抵抗力。它显示了被动防火材料在喷射火灾中的表现。ISO 22899-1和OTI 95634的测试方法适用于如下材料:

- 管状物

- 板材

- 结构性钢材

- 管道和电缆穿透

喷射火(JET FIRE)和池火(HC)- 被动式防火装置检测和认证

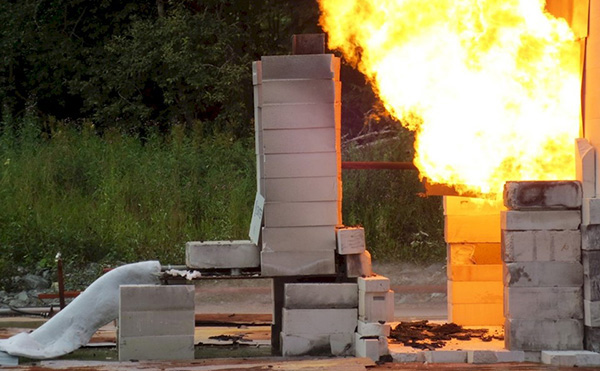

2. Extended Jet Fire 加强型喷射火焰

Extended Jet Fires加强型喷射火炉可用于标准喷射火炉无法满足的测试需求。

- 更高的温度(1300 - 1400 °C)

- 更高的热通量(350 kW/m²)。

- 用于较大的试验样品(直径~1米)。

3. HC - Jet combination test series HC -喷射组合试验系列

用于不同规格的认证,有可能在测试之间进行插值。这样就有可能在一个水平炉HC测试中对多个测试样本进行防火变化,然后将其与经受喷射火测试的变化进行比较。

- HC火(池火),水平炉

- 喷射火

- 喷射火的补充

4. Sequential jet and pool-fire test 连续的喷射火和池火试验

加强型的喷射火炉可以用来模拟HC火炉中的暴露。这使我们有能力在同一试验中直接进行喷射火和模拟池火的组合。如,

- 350 kW/m²的喷射火(JF)15分钟+2小时的池火(HC)。

5. Pressurized pipes, valves and end connections 加压管道、阀门和末端连接

可提供符合API标准的加压管道、阀门和末端连接的测试。

6. Mini jet-fire小型喷射火

这是一个较小规模的测试装置,主要为产品研发和筛选测试而开发的。迷你喷射器使用空气和丙烷的预混合火焰,以获得与ISO 22899-1规定的标准喷射火接近的火焰温度,但对试样的侵蚀效果却并无可比性。

目前我们的Jet Fire测试实验室完成了Lloyds Register(LR)认证。劳埃德船级社的认证是石油、天然气和海运业消防安全标准的一个基准。有了这个认证,在我们的设施中进行的喷火测试将验证产品是否符合劳氏认证要求。

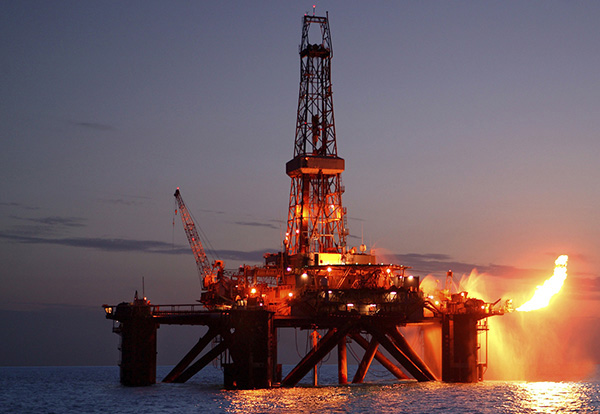

被动防火Passive Fire Protection

喷射火(JET FIRE)和池火(HC)- 被动式防火装置检测和认证

被动防火的使用和设计是为了延迟潜在火灾对暴露部分的加热效果。结构钢在一定的温度下可以保持其抗拉强度,之后抗拉强度开始下降。虽然钢的熔化温度在1300℃以上,但在550℃和620℃之间,当满负荷时,它就会失去其结构的完整性,在400℃时可能已经失去了10%的强度。

钢材的临界温度和暴露在火中时达到这一温度的持续时间(时间),是设计PFP解决方案时考虑的两个主要因素。然而,由于真实的火灾场景的影响几乎不可预测或模拟,因此在测试和认证PFP解决方案时,会使用某些给定温度和规模来定义火灾场景。

被动防火解决方案的测试应在经过认证的测试设施中进行,测试证书必须由劳埃德、SP Fire Research、ABS等认证机构颁发。

赛德斯威(SATISFY)拥有专业的耐火技术团队,可为广大客户提供Jet Fire咨询、检测、认证一站式认证服务,如需进一步了解请联系赛德斯威。
