ESD是什么?

ESD是Electrostatic discharge的简称,代表静电放电。它是指具有不同电势的两个物体之间的突然电流。当物体上积聚静电,并与另一个具有不同电势的物体接触时,就会发生这种电流。

ESD可由各种来源产生,如摩擦、空气运动或与其他物体接触。它在日常生活中很常见,会对电子元件造成损坏,尤其是对静电放电敏感的电子元件。

ESD的范围从几乎不明显的轻微电击到可能对电子设备造成永久性损坏的更严重放电。在制造、处理或运输电子元件的环境中,这尤其成问题。

为了防止静电放电造成的损坏,采取了各种措施,如使用防静电垫、腕带和其他防护设备。还进行ESD测试以评估电子设备承受和消散静电放电的能力。


什么是ESD测试?

ESD测试(Electrostatic discharge testing),也称为静电放电测试,是一种用于评估电子设备承受和消散静电放电能力的程序。这种测试通常包括通过接触或空气放电对设备进行高压放电,并测量产生的电流和电压。然后根据该装置在放电后是否继续正常工作来评估该装置。ESD测试在电子设备的产品开发过程中非常重要,尤其是对静电放电敏感的电子设备,以确保它们能够承受现实世界中可能遇到的各种静电事件,并满足安全和性能的监管要求。

ESD测试有各种行业标准,包括国际电工委员会(IEC)61000-4-2和美国国家标准协会(ANSI)S20.20。


ESD的测试方法

根据所测试的设备类型和所遵循的行业标准,有不同的ESD测试方法可供选择。以下是一些常用的ESD测试方法:

●人体模型(HBM)测试:这种测试方法包括通过人体模拟器释放高压脉冲,以模拟人触摸电子设备时可能发生的静电放电。HBM测试方法通常用于测试电子设备对静电放电的敏感性。

●机器模型(MM)测试:该测试方法包括通过机器模型模拟器释放高压脉冲,以模拟电子设备与制造设备接触时可能发生的静电放电。MM测试方法通常用于测试电子设备对静电放电的稳健性。

●带电器件模型(CDM)测试:该测试方法包括通过带电器件(如IC封装)释放高压脉冲,以模拟器件处理或组装过程中可能发生的静电放电。CDM测试方法通常用于测试电子设备对静电放电的敏感性。

●IEC 61000-4-2测试:该测试方法包括通过探针释放高压脉冲,以模拟电子设备暴露于静电放电事件时可能发生的静电放电。IEC 61000-4-2测试方法通常用于测试电子设备对静电放电的抗扰度。

ESD测试

在所有ESD测试方法中,电子设备都是根据放电后是否继续正常工作来评估的。然后将测试结果与行业标准进行比较,以确定设备是否通过测试。


ESD测试标准

有几种ESD测试标准通常用于电子行业,以评估电子设备承受和消散静电放电的能力。以下是一些最常用的ESD测试标准:

●IEC 61000-4-2:这是国际电工委员会(IEC)发布的一项标准,为评估电子设备对静电放电的抗扰度提供了一种测试方法。

●ANSI/ESD S20.20:这是美国国家标准协会(ANSI)发布的一项标准,为ESD控制程序提供了要求,以保护电子设备在制造、处理和使用过程中免受ESD损坏。

●ANSI/ESD STM12.1-2019:这是美国国家标准协会(ANSI)发布的一项标准,该标准提供了一种测试包装材料静电放电(ESD)性能的方法,用于在搬运、运输和储存过程中保护电子设备。

●MIL-STD-883:这是美国国防部发布的一项标准,提供了评估军事应用中电子设备性能和可靠性的测试方法,包括ESD测试。

●JEDEC JESD22-A114:这是由联合电子器件工程委员会(JEDEC)发布的一项标准,为评估集成电路对人体模型(HBM)静电放电事件的稳健性提供了一种测试方法。

●JEDEC JESD22-C101:这是JEDEC发布的一项标准,提供了一种测试方法,用于评估集成电路对机器模型(MM)静电放电事件的稳健性。

●GB/T 19951-2019:这是一项中国国家标准,提供了一种测试电子设备静电放电(ESD)性能的方法。该标准概述了ESD测试的测试程序、设备要求和性能标准。

●ISO 10605-2008:这是一项国际标准,提供了一种测试电子设备静电放电(ESD)抗扰度的方法。该标准由国际标准化组织(ISO)发布,在电子行业中被广泛接受。

这些ESD测试标准提供了在ESD条件下进行ESD测试和评估电子设备性能的指南和程序。监管机构和客户通常要求遵守这些标准,以确保电子设备的使用是可靠和安全的。


ESD测试标准IEC 61000-4-2

IEC 61000-4-2是国际电工委员会(IEC)发布的一项标准,为评估电子设备对静电放电(ESD)的抗扰度提供了一种测试方法。

IEC 61000-4-2概述了ESD测试的测试程序、测试设备和性能标准。

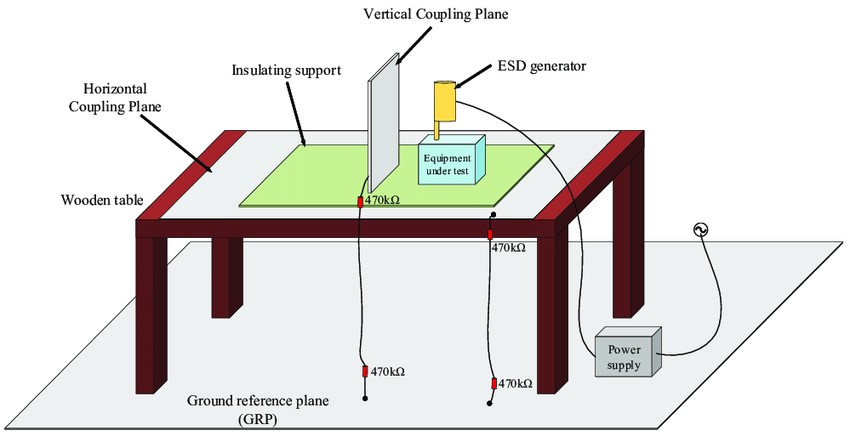

IEC 61000-4-2标准适用于所有类型的电子设备,包括消费电子设备、工业设备和医疗设备。该标准规定了几个测试级别,范围从2 kV到15 kV,模拟在处理、运输和使用电子设备过程中可能发生的不同ESD事件。

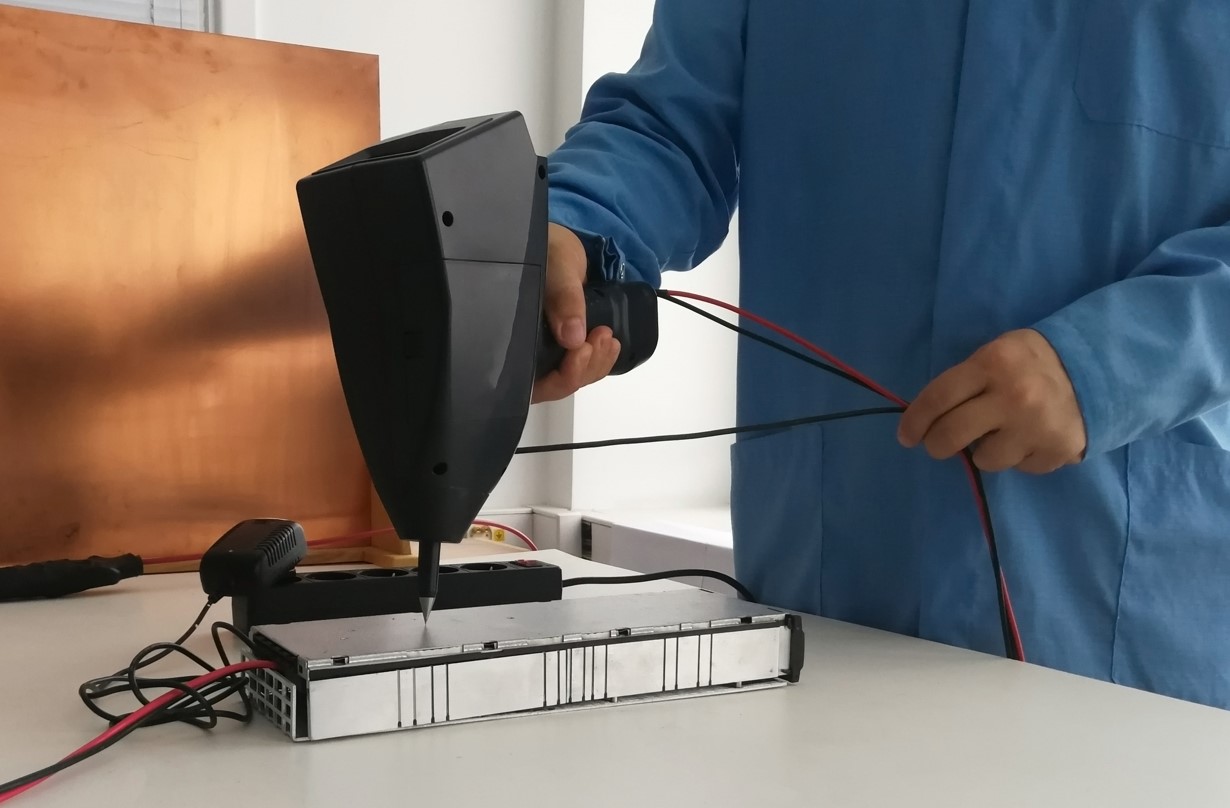

在测试过程中,使用ESD发生器将高压脉冲放电到被测电子器件上。然后评估该设备的性能或功能是否有任何变化。然后将测试结果与标准中规定的性能标准进行比较,以确定设备是否通过测试。

监管机构、行业组织和客户经常要求遵守IEC 61000-4-2标准,以确保电子设备在各种环境中使用是可靠和安全的。该标准为测试电子设备对ESD事件的抗扰度提供了一种广泛接受的方法,这对于防止损坏和确保电子设备的长期性能至关重要。

ESD测试

ESD测试标准ANSI/ESD S20.20

ANSI/ESD S20.20是美国国家标准协会(ANSI)发布的一项标准,为静电放电(ESD)控制程序提供了要求,以保护电子设备在制造、处理和使用过程中免受ESD损坏。该标准概述了建立ESD控制程序的指南,其中包括以下内容:

●ESD保护区(EPA):一个定义的空间,在该空间内处理、制造和检查所有ESD敏感物品。

●接地:EPA中的所有导电材料必须接地,包括地板、工作表面、椅子和人员。

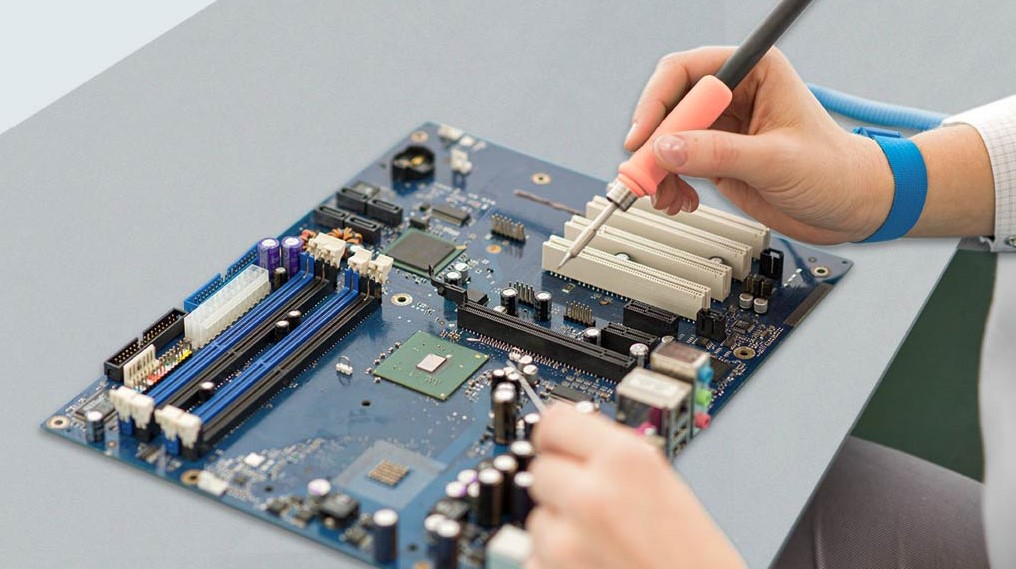

●人员接地:EPA中的所有人员必须使用腕带或其他经批准的接地装置接地。

●ESD防护包装:所有ESD敏感物品必须用ESD防护材料包装,如静电屏蔽袋或导电盒。

●ESD控制程序:必须制定并遵守程序,以确保EPA内的所有活动都以最大限度地降低ESD损坏风险的方式进行。

ANSI/ESD S20.20标准作为ESD控制程序的综合框架,在电子行业被广泛接受和认可。监管机构和客户通常要求遵守本标准,以确保电子设备的使用可靠和安全。

ANSI/ESD S20.20标准提供了一种一致可靠的ESD控制方法,这对于防止电子设备损坏和确保其长期性能至关重要。

ESD测试

ESD测试设备

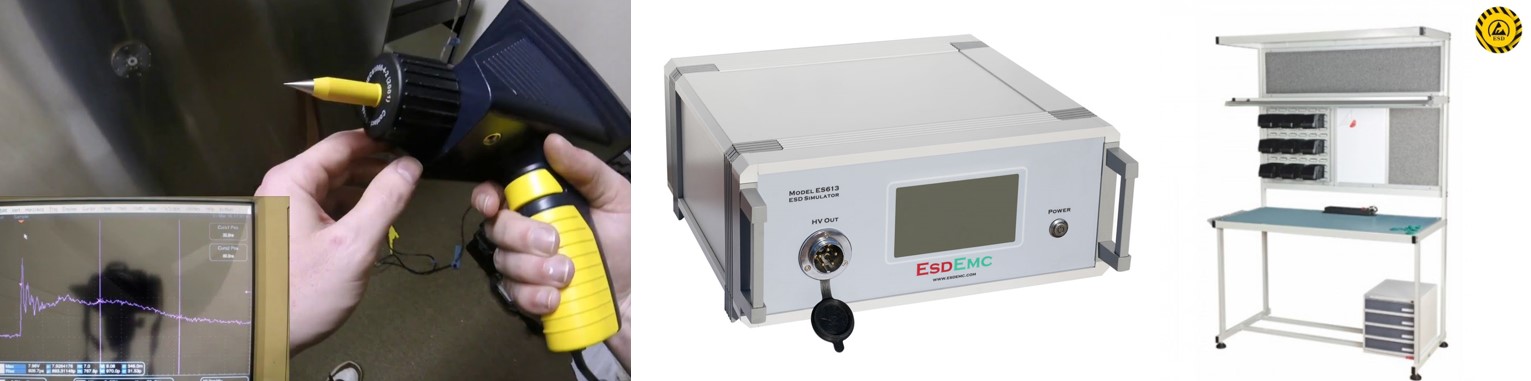

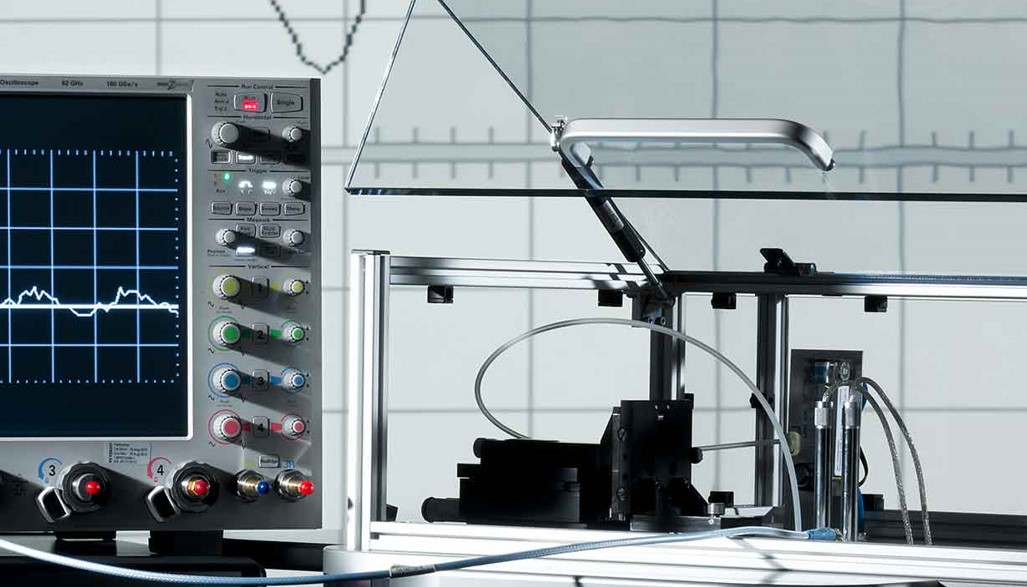

ESD测试设备是用于在ESD测试过程中产生和测量静电放电的专用设备。以下是ESD测试设备的一些示例:

●ESD枪:这些是产生静电放电脉冲的手持设备,用于模拟在处理和使用电子设备过程中可能发生的ESD事件。

●静电放电模拟器:这些是产生静电放电脉冲的台式设备,用于模拟电子设备处理和使用过程中可能发生的ESD事件。

●人体模型和机器模型模拟器:这些是专门的模拟器,用于生成用于ESD测试的HBM和MM脉冲。

●充电板监视器:这些设备用于测量地板或工作站等表面的静电荷,以确保它们正确接地。

●ESD测试仪:这些设备将多种ESD测试功能(如ESD枪和模拟器)结合到一个设备中。

●ESD工作站:这些是专门的工作站,旨在最大限度地降低电子设备搬运和组装过程中ESD损坏的风险。

ESD测试

ESD测试设备对于在ESD测试过程中准确模拟和测量静电放电至关重要,以确保电子设备满足监管要求并能够承受真实世界的ESD事件。


赛德斯威(Satisfy) 将提供ESD测试的一站式服务,包括前期的评估、相关资料准备和提交、测试的全程跟进以及报告解读、数据分析和整改建议。
