AS/NZS 2208标准描述

AS/NZS 2208 Safety glazing materials in buildings

AS/NZS 2208建筑物中的安全玻璃材料

AS/NZS 2208标准介绍

AS/NZS 2208标准规定了建筑用安全玻璃的分类、测试和性能要求, 旨在降低玻璃破碎对人体的伤害。AS/NZS 2208涵盖了冲击测试、碎片特性、耐候性、老化测试等, 以确保玻璃在破碎时形成小而钝的碎片或保持粘合, 提高安全性和耐用性。

AS/NZS 2208适用范围

AS/NZS 2208适用于钢化玻璃、夹层玻璃、耐热强化玻璃、液体层压玻璃、安全镜、塑料玻璃等, 广泛应用于住宅、商业建筑、公共场所和交通设施。

AS/NZS 2208冲击测试（Impact Test）

准备尺寸为 1900mm×860mm 或最大可用尺寸的试样, 部分需预处理。将试样装在钢框架上, 悬挂 46±0.1kg 冲击沙袋, A 类起始高度 300mm, B 类 200mm。释放沙袋撞击试样中心, 观察是否破损及破损情况。未破损则按规定逐步增加高度继续测试, 直至 1500mm；1500mm 仍未破损用中心冲头检测。重复上述步骤测试其余试样。

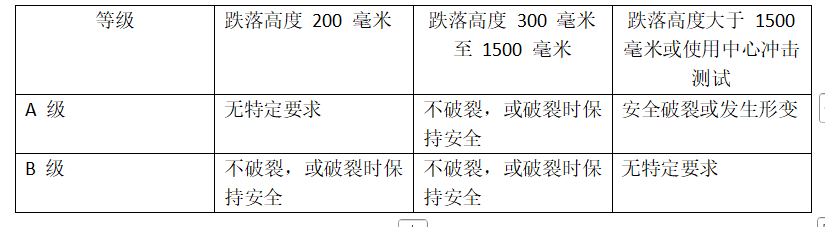

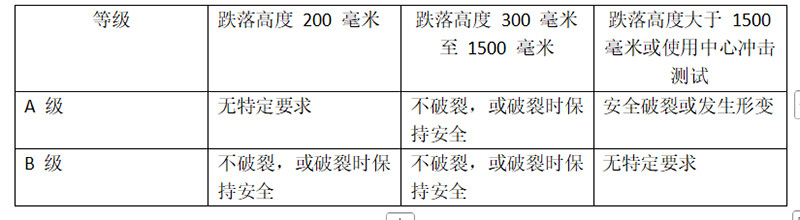

A 级玻璃：需要承受更高的冲击力, 并在破裂时保持安全, 适用于更高风险区域。

B 级玻璃：主要针对中等冲击力, 在破裂时不会形成危险碎片。

AS/NZS 2208碎片测试（Fragmentation Test）

将试样平放在能完全支撑的平台上, 防止碎片散开。用弹簧加载的硬质合金中心冲头或类似工具, 在试样最长边中点向内 13mm 处敲击使其破碎。玻璃破碎 5 分钟内, 在特定区域的 50mm×50mm 方格内计数颗粒数量。

AS/NZS 2208煮沸测试（Boil Test）

准备三个300mm×300mm、与冲击测试试样类似的试样。将试样垂直浸入 66±3°C 水中 3 分钟, 快速转移至沸水中浸泡 2 小时。取出试样检查是否有气泡或其他缺陷。

AS/NZS 2208耐候测试（Weathering Test）

准备至少 20 个 150mm×50mm 试样, 有机涂层玻璃需预处理。10 个作为对照样进行相应测试, 另 10 个进行 500MW・s 辐射暴露后再测试。有机涂层玻璃进行附着力和拉伸测试, 安全塑料进行夏比冲击测试。

AS/NZS 2208老化测试（Ageing Test）

准备至少八个的试样。取四个不进行暴露处理, 按规定进行抗冲击性测试。另四个进行 20 个 480h 的湿热/干燥循环后, 再进行抗冲击性测试。

赛德斯威（SATISFY）可提供各类建筑材料欧标、美标、澳标、国标测试, 以及其他家具测试的一站式服务, 包括前期的评估、相关资料准备和提交、测试的全程跟进以及报告解读、数据分析和整改建议。更多测试详情请联系赛德斯威客服。
