ISO 10140-3标准描述

ISO 10140-3 Acoustics - Laboratory measurement of sound insulation of building elements - Part 3: Measurement of impact sound insulation

ISO 10140-3声学. 建筑物组件隔音的实验室测定. 第3部分: 冲击声隔音测量

ISO 10140-3标准介绍

ISO 10140-3 是国际标准化组织（ISO）发布的 实验室建筑构件隔声测量标准 的一部分, 主要涉及 撞击声隔声的测量。该标准规定了实验室条件下测量 楼板及其覆盖材料 对撞击声隔离性能的方法, 用于评估材料和构件的声学性能。

ISO 10140-3适用范围

ISO 10140-3 适用于各类地板系统（轻质或重质楼板）, 可用于楼板本身的测试, 也可测试不同地面覆盖物对撞击声的影响。涉及的产品包括：

楼板系统：混凝土楼板、木结构楼板、复合楼板等

地面覆盖材料：瓷砖、地毯、乙烯基地板、木地板等

隔音垫层：橡胶垫、泡沫垫、复合材料垫等

ISO 10140-3试验设备

撞击声源：标准敲击器（Tapping Machine）, 符合 ISO 10140-5:2010 附录 E 的要求。

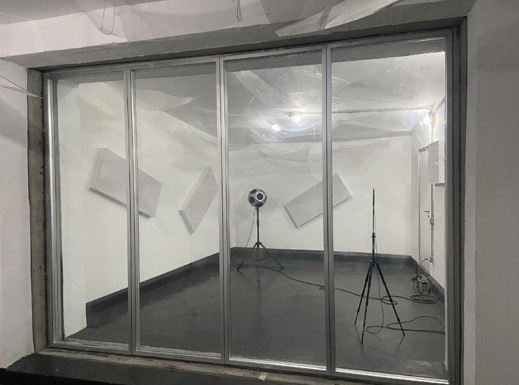

测试室：上层房间（撞击声源房间）和下层房间（接收房间）

测量设备：声级计（符合 IEC 61672-1）、倍频程滤波器（符合 IEC 61260）、声源位置调整设备、背景噪声测量设备

ISO 10140-3测试方法

试验环境准备：试验需在双层试验室中进行, 确保楼板的撞击声不会通过侧向路径传播（避免“绕道传播”）。试验环境需符合ISO 10140-5的规定, 包括房间尺寸、混响时间等。

试样安装：测试楼板应按照建筑实际施工方式安装, 包括连接方式、密封方式等, 并记录详细安装情况。如果测试的是地面覆盖物, 应按照ISO 10140-1附录H进行安装, 确保铺设方法与实际使用情况一致。

产生撞击声：在上层房间的楼板上放置标准敲击器, 敲击器的锤子从40mm高度自由落下, 并以标准频率（10 Hz）敲击楼板。同时, 至少选择4个敲击位置 进行测试, 敲击器与楼板边缘的距离≥0.5m。

记录撞击声级：下层房间使用声级计记录100 Hz至5000 Hz频率范围内的撞击声压力级, 计算等效吸声面积。记录背景噪声, 确保撞击声测量值至少高于背景噪声10 dB。

数据计算与处理：

计算标准化撞击声级（Ln）：

其中：

Li = 试验测得的撞击声级（dB）

A0 = 参考吸声面积（10 m²）

A = 接收房间的等效吸声面积（m²）

最后, 撞击声隔声结果以标准化撞击声级 Ln（dB） 表示, 并绘制频谱曲线。如果测试的是地面覆盖物, 还需计算覆盖物对撞击声级的降低值（ΔLn）, 即：

ISO 10140-3判断依据

撞击声隔声评价：标准化撞击声级 Ln（dB）越低, 则表示楼板隔声性能越好：

◎低于50 dB：高隔声性能

◎50 - 65 dB：中等隔声性能

◎高于65 dB：隔声性能较差

地面覆盖材料的隔声评价：ΔLn（dB）越大, 表示地面覆盖物对撞击声的改善效果越好。常见地板覆盖物的ΔLn 参考值如下：

◎瓷砖地面：2 - 5 dB

◎木地板：5 - 10 dB

◎地毯：15 - 25 dB

◎专用隔音垫：20 - 30 dB
