ISO 10534-1（GB/T 18696.1）标准描述

ISO 10534-1 Acoustics - Determination of sound absorption coefficient and impedance in impedance tubes - Part 1: Method using standing wave ratio

ISO 10534-1声学 阻抗管中吸声系数和比阻抗率的测量 第1部分:驻波比法

GB/T 18696.1 Acoustics-Determination of sound absorption coefficient and impedance in impedance tubes-Part 1:Method using standing wave ratio

GB/T 18696.1 声学 阻抗管中吸声系数和声阻抗的测量 第1部分;驻波比法

ISO 10534-1（GB/T 18696.1）标准介绍

ISO 10534-1（GB/T 18696.1）规定了利用驻波比法测定材料和物体吸声系数、反射系数、表面阻抗或导纳的方法。适用于测定材料在垂直入射声波下的吸声性能。该方法需要使用阻抗管（Kundt管）, 通过正弦平面波的入射和反射叠加形成驻波, 以计算声学特性参数。ISO 10534-1（GB/T 18696.1）特别适用于研发阶段和实验室环境, 提供了精准的吸声参数, 为噪声控制、声学材料设计提供数据支持。

ISO 10534-1（GB/T 18696.1）适用范围

ISO 10534-1（GB/T 18696.1）适用于测量各种材料和结构在正入射声波条件下的吸声性能, 包括产品和领域：

◎墙面、天花板吸声板（如矿棉板、木丝吸声板）

◎隔音门、窗（评估材料的吸声性能）

◎泡沫材料（如聚氨酯泡沫、聚乙烯泡沫）

◎多孔吸声材料（玻璃棉、岩棉、泡沫铝）

◎穿孔板（带有小孔的金属或木质板材）

◎微穿孔板（更小孔径的金属或塑料板）

◎复合吸声结构（例如蜂窝夹层结构）

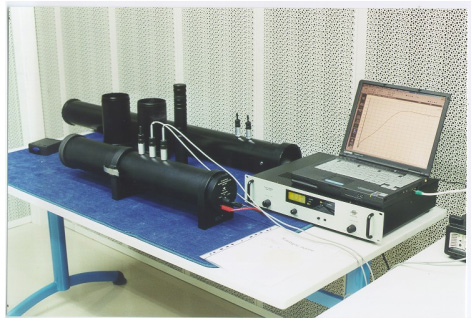

ISO 10534-1（GB/T 18696.1）试验设备

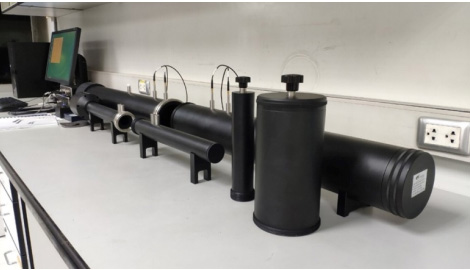

◎阻抗管（Impedance Tube）：一个圆柱形管道, 直径应适合待测频率范围。

◎扬声器：在管的一端产生平面声波。

◎测试样品：固定在阻抗管的另一端。

◎驻波探测系统：可移动的 测量麦克风, 或驻波比测量仪（用于手动测量）、

◎信号发生器：提供正弦波信号。

◎分析系统：计算驻波比, 并求解吸声系数和声阻抗。

ISO 10534-1（GB/T 18696.1）测试方法

试样准备：选择合适尺寸的材料试样, 通常要求直径等于阻抗管内径。

产生平面声波：在阻抗管的开口端安装扬声器, 向管内发射正弦波。频率选择应覆盖所需的测试范围。

测量驻波比：由于声波在试样表面反射, 与入射波叠加形成驻波。可使用可移动麦克风或驻波比探测仪, 测量管内不同位置的声压。

计算驻波最大声压Pmax和最小声压Pmin, 得到驻波比：

ISO 10534-1（GB/T 18696.1）判断依据

计算声学参数：

（1）反射参数R：

（2）计算吸声系数α：

（3）计算阻抗Zs：

Z0为空气的特性阻抗。

更多阻抗管相关标准

ISO 10534 声学阻抗管中吸声系数和比阻抗率的测量

ISO 10534-2 阻抗管中吸声系数和声阻抗的测量（传递函数法）

GB/T 18696.1材料吸声系数和声阻抗的测量 (驻波比法)

GB/T 18696.2材料吸声系数和声阻抗的测量 (传递函数法)
