ISO 140-4（GB/T 19889.4）

ISO 140-4 Acoustics; Measurement of sound insulation in buildings and of building elements; Part IV : Field measurements of airborne sound insulation between rooms

ISO 140-4声学.建筑物和建筑构件的隔音测量.第4部分:室与室之间气载音响隔离的现场测量

GB/T 19889.4 Acoustics.Measurement of sound insulation in buildings and of building elements. Part 4:Field measurements of airborne sound insulation between rooms

GB/T 19889.4声学.建筑和建筑构件隔声测量 第4部分:房间之间空气声隔声的现场测量

ISO 140-4（GB/T 19889.4）

ISO 140-4（GB/T 19889.4）主要涉及建筑和建筑构件的隔声测量, 属于声学领域的技术标准。ISO 140-4（GB/T 19889.4）规定了在实验室条件下测量建筑材料和构件的空气隔声性能的方法, 用于评估建筑产品的实际隔声效果, 建筑材料生产商、检测机构以及建筑工程单位至关重要以确保其符合相应的隔声要求。

ISO 140-4（GB/T 19889.4）适用范围

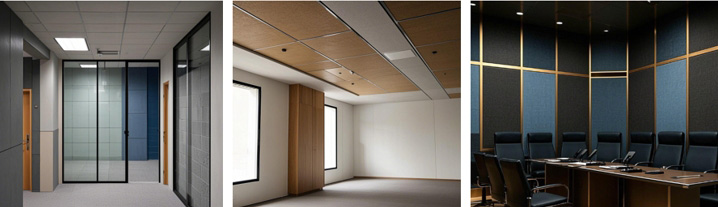

ISO 140-4（GB/T 19889.4）主要适用于建筑材料和构件：

建筑墙体材料：石膏板隔墙、轻质混凝土隔墙、空心砖、预制混凝土墙板等

建筑门窗：中空玻璃墙、木质隔音门、金属隔音门、钢制防火隔音门、夹层玻璃窗等

吊顶及天花板材料：吸音吊顶（矿棉板吊顶、木质吸音板）、复合隔音天花板等

地面与地板结构：软木地板、橡胶隔音垫、隔音砂浆等

玻璃幕墙及建筑外墙：夹层玻璃幕墙、铝塑复合板、金属蜂窝板等

特殊用途建筑构件：会议室、影院专用隔音墙体；录音棚、音乐墙面吸音装置等

ISO 140-4（GB/T 19889.4）测试原理

ISO 140-4（GB/T 19889.4）标准采用实验室测量方法进行建筑构件的空气声隔声测试, 要原理是：在发送室（声源室）产生标准噪声, 然后在接收室（测量室）测量透射声级, 最后计算接收室的声压级差, 以确定建筑构件的空气声隔声量。

ISO 140-4（GB/T 19889.4）测试环境要求

为了确保测试的准确性, 实验室测试环境需满足以下要求：

◎声学测试实验室：

（1）必须有两个相邻的房间：一个作为发送室（声源室）, 一个作为接收室（测量室）。

（2）发送室和接收室之间仅通过被测构件（如墙体、门窗）相连, 其他部分须具有高隔声能力, 以减少背景噪声干扰。

（3）实验室背景噪声必须低于标准要求, 通常要求在≤15 dB(A)。

（4）实验室内部应尽可能减少反射声, 使用标准的混响控制措施。

◎试样要求：

（1）被测建筑构件应按实际应用情况安装在实验室的测试开口上。

（2）试样尺寸应符合标准测试尺寸（如墙体测试通常采用2.7m×2.4m）。

（3）试样边缘密封必须按照标准要求处理, 以防止声音泄漏。

ISO140-4（GB/T 19889.4）测试方法

◎发送室声源设置：

（1）采用全频段白噪声或粉红噪声作为测试声源。

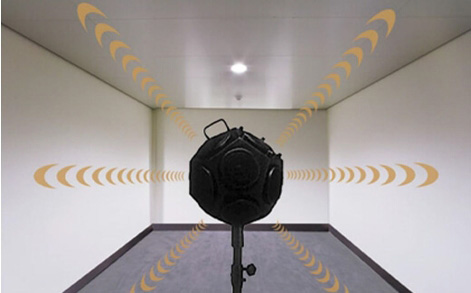

（2）使用标准的全向音箱在发送室内多个位置均匀分布噪声。

（3）测试频率范围通常为 100 Hz - 5000 Hz, 测量频率按1/3倍频程进行。

（4）发送室内的声场必须均匀, 避免局部驻波影响。

◎发送室声压级测量：

在发送室内的多个测点测量背景噪声, 确保声源足够稳定。在设定噪声源后, 测量不同测点的稳态声压级, 通常要求不少于6个测量点, 并计算其算术平均值。

◎接收室声压级测量：

关闭噪声源后, 在接收室的多个测点测量透射噪声。采用多点测量法, 测点数量一般为不少于6个, 并分布在不同高度和位置。计算各测点的算术平均声压级, 作为接收室的测试结果。

◎计算空气声隔声量：

空气声隔声量R计算公式：

L1：发送室平均声压（dB）

L2：接收室平均声压（dB）

S：试件的表面积（㎡）

◎混响时间修正：

由于房间的吸声能力影响测试结果, 需要测量接收室的混响时间, 并计算吸声量进行修正。混响时间T过脉冲噪声法或持续噪声法测定。计算接收室的等效吸声量A:

V：接收室体积（m³）

T：测得的混响时间（秒）

ISO 140-4（GB/T 19889.4）判断依据

根据 ISO 140-4（GB/T 19889.4）标准, 测试完成后, 评估建筑构件的空气声隔声性能：通过测量空气声隔声量R, 并与国家建筑声学标准的最低要求进行对比, 确保测试结果满足相关的建筑隔声规范, 如住宅、办公楼、会议室等不同环境的隔音要求。
