ASTM D2240标准描述

ASTM D2240 Standard Test Method for Rubber Property---Durometer Hardness

ASTM D2240 橡胶特性的标准试验方法.肖氏硬度

ASTM D2240标准介绍

邵氏硬度试验是指使用硬度计测试橡胶硬度的一种标准化静态试验方法。ASTM D2240标准用于评估橡胶样品的硬度，利用硬度计进行一系列测试。当压头在特定条件下对样品施加力时，即可测得硬度。压入硬度的数值由样品的弹性模量和粘弹性行为决定。

ASTM D2240适用范围

ASTM D2240适用于：

◎热塑性弹性体

◎硫化橡胶

◎弹性体材料

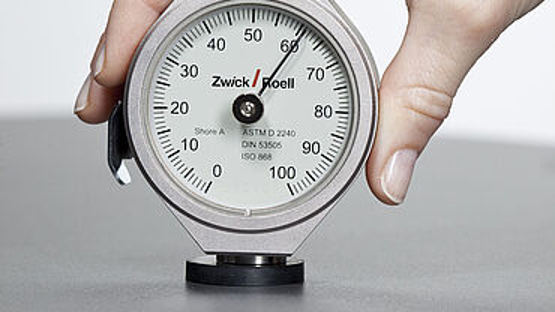

ASTM D2240测试方法

ASTM D2240通过硬度计压头在材料表面产生压痕来测定材料的硬度值。测试可在压头初始接触时读数，也可在保持一定时间后读数，或同时采用两种方式。对于常规硬度计无法测试的小尺寸试样，可以采用微型硬度计（Type M），其适用厚度或截面直径不小于1.25 mm，测试范围为20～90硬度单位。具体测试步骤如下：

仪器准备：测试前应避免仪器受到不利环境影响，调整压脚与支撑台保持平行。每次更换试样或调整支撑台时均需重新校正。

试样放置：将试样放置在支撑台上，调整压脚与试样接触面的垂直距离至25.4 mm。确保压头接触点符合规范，且不靠近试样边缘。

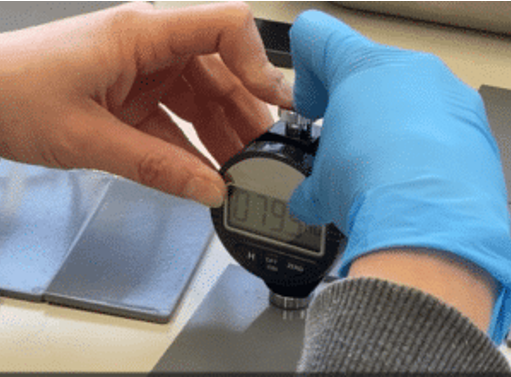

压头加载：通过操作手柄或电动装置，使压头以控制速度下降，与试样表面平稳接触。必须避免冲击或偏斜。对于微型硬度计（Type M），必须使用能够控制下降速率的操作台。

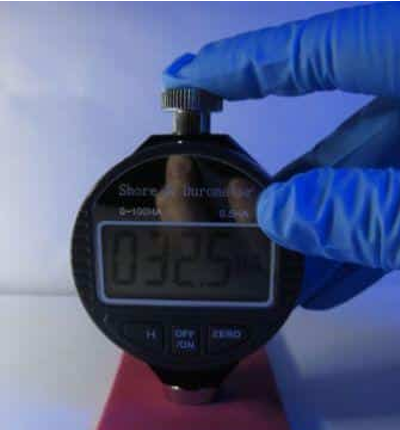

硬度读数：当压脚与试样接触后，在1秒内记录硬度值。如使用最大指示器，则需在压头停止运动后1±0.1秒内记录最大硬度值。注意，硬度值可能会随时间变化。

多点测量：在试样不同位置至少进行5次测试，常规间隔为6 mm，微型硬度计为0.8 mm。结果可取平均值或中位数，并在报告中注明计算方法。

ASTM D2240判断依据

硬度值低于20或高于90的测量结果可靠性较差，不建议记录。

赛德斯威（SATISFY）拥有专业的建筑材料测试技术团队，可为您提供测试多个国家和地区的建筑材料的测试，包括专业咨询、标准解读、样品测试、报告解读、产品改善等一站式服务。更多内容请联系赛德斯威客服。
