ISO 2039-1标准描述

ISO 2039-1 Plastics - Determination of hardness - Part 1: Ball indentation method

ISO 2039-1塑料硬度测定第1部分：球压痕法

ISO 2039-1标准介绍

ISO 2039-1标准规定了用球压入法测定塑料和硬橡胶硬度的方法。其核心是通过钢球在规定载荷下压入试样，测量压痕深度，并换算为硬度值（HB）。这种方法不仅能客观反映材料抵抗压入变形的能力，还能为材料的研发、质量控制、产品验收提供依据，帮助企业保证塑料制品在使用过程中的强度、耐磨性和可靠性。

ISO 2039-1适用范围

ISO 2039-1特别适用于塑料、填料改性塑料及其制品的硬度评价。

ISO 2039-1测试方法

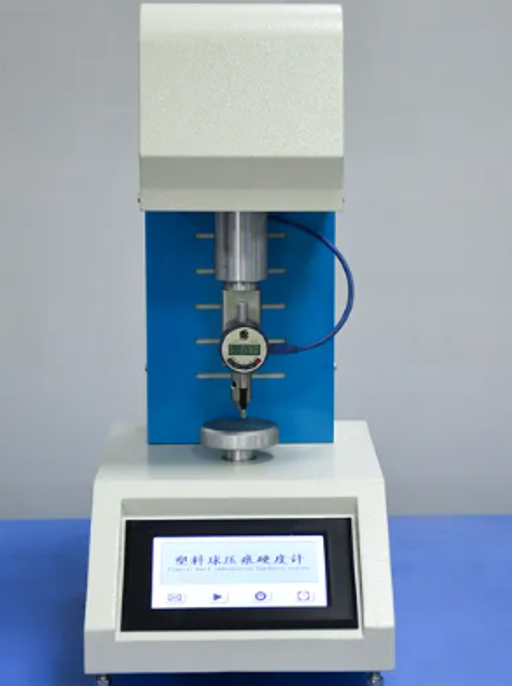

ISO 2039-1通过将一个球体在规定载荷下压入试样表面。压痕的深度在载荷作用下被测量。则通过其深度计算出压痕的表面积。最后，通过关系式计算出球压入硬度通过。具体测试步骤如下：

预加载：使用9.8 N的初始载荷，将压头压入试样，得到基准压痕深度h0，作为后续测量的参考平面。

正式加载：在标准规定的加载时间内，施加试验力（49 N、132 N、358 N或961 N），保持30秒。此时压痕深度h应在0.15 ~ 0.35 mm范围内；若小于0.15 mm或大于0.35 mm，则需调整试验力。

结果计算：根据测得的压痕深度，计算压痕表面积，并用公式（球压痕硬度 = 施加载荷 / 压痕表面积）求得球压痕硬度值（HB）。要求压痕位置距离试样边缘不得小于10 mm，且各压痕之间的距离也不得小于10 mm。

数据可靠性：允许在同一试样表面做多个压痕，取其平均值作为最终结果。

ISO 2039-1判断依据

根据ISO 2039-1，得到的硬度值由两部分组成：

（1）数字硬度值：表示测得的具体数值；

（2）符号 HB：表示球压痕硬度（H = 硬度，B = 球压痕）。

示例45 HB："45" 表示硬度数值；"HB" 表示球压痕硬度；单位为 N/mm²。

赛德斯威（SATISFY）拥有专业的建筑材料测试技术团队，可为您提供测试多个国家和地区的建筑材料的测试，包括专业咨询、标准解读、样品测试、报告解读、产品改善等一站式服务。更多内容请联系赛德斯威客服。
