ISO 48标准描述

ISO 48 Rubber, vulcanized or thermoplastic - Determination of hardness (hardness between 10 IRHD and 100 IRHD)

ISO 48硫化橡胶或热塑性橡胶.硬度测定(硬度在10-100国际橡胶硬度标度(IRHD)之间)

ISO 48标准介绍

橡胶凭借其良好的弹性、耐磨性和密封性能，广泛应用于轮胎、密封圈、减震垫、医疗器械等领域。在这些应用中，橡胶制品往往需要根据使用环境具备合适的"硬度"。硬度是衡量橡胶抵抗外力压入或变形能力的重要指标。

ISO 48标准规定了硫化橡胶或热塑性橡胶硬度的测定方法，涵盖平面表面的标准硬度测试方法以及曲面表面的表观硬度测试方法。其测量结果以国际橡胶硬度度（IRHD）表示，测试范围从10 IRHD到100 IRHD。

ISO 48四种硬度测定的方法

ISO 48主要通过压入球的直径大小和压入力的差异来区分方法，从而适应不同类型橡胶制品的硬度测定需求。ISO 48明确了四种用于标准硬度测定的方法：

方法 N（Normal test，常规测试）

适用于硬度范围35 IRHD-85 IRHD的橡胶，一般也可扩展至30 IRHD-95 IRHD。

方法 H（High-hardness test，高硬度测试）

适用于较硬的橡胶，硬度范围85 IRHD-100 IRHD。

方法 L（Low-hardness test，低硬度测试）

适用于较软的橡胶，硬度范围10 IRHD-35 IRHD。

方法 M（Microtest，微型测试）：

方法M是方法N的缩小版，用于测试较小或较薄的试样，适用范围为35 IRHD-85 IRHD，同样可扩展至30 IRHD-95 IRHD。

除此之外，ISO 48规定了四种曲面表观硬度的测定方法：CN、CH、CL和CM。这些方法分别基于N、H、L和M方法改进而来，专用于曲面橡胶材料的硬度测试，具体分两种情形：

a) 试样或产品尺寸较大，可直接承载硬度计；

b) 试样或产品尺寸较小，需与硬度计共同置于基准平台。

其中情形b)的变体是将试样放置于硬度仪专用试样台上。

ISO 48适用范围

ISO 48适用于测量橡胶的硬度。

ISO 48测试原理

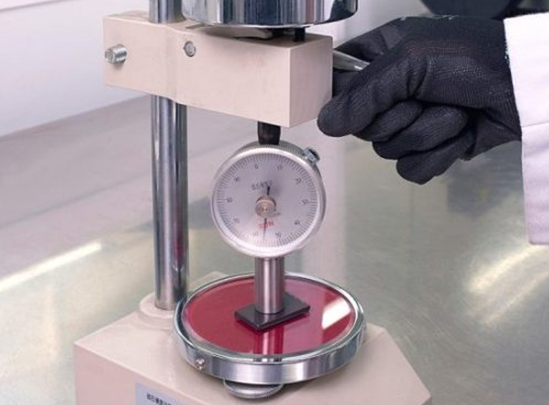

先测量球状压针在较小接触力下压入橡胶的深度，再测量在较大压入力下的深度，计算两者的压入深度差值。具体步骤如下：

（1）试样准备：按规定对试样进行状态调节。用滑石粉轻拍试样上下表面后，将其置于水平刚性平台上。

（2）初始接触：使测量脚与试样表面接触。压下压杆和压球，对橡胶施加5秒接触力（此时为接触力阶段）。

（3）硬度读取：包含直接刻度读取和计量刻度读取

直接刻度读取：若硬度计标有IRHD刻度：5秒接触后先将示值调至100，再施加额外压入力并保持30秒，直接读取IRHD硬度值。

计量刻度读取：若硬度计为计量刻度：记录施加30秒额外压入力后压杆的压痕差值D。使用显微测试装置时需将D值乘以比例系数6，再查表3-5或对应曲线图换算为IRHD值。

注意事项：在加载过程中，除非设备本身无摩擦阻力，否则需轻轻震动仪器以确保测量准确性。

ISO 48判断依据

最后通过以下三种方式之一确定国际橡胶硬度值（IRHD）：

（1）查表获取对应值；

（2）查看基于这些表格绘制的曲线图；

（3）使用根据表格数据计算、并与压痕测量仪器配套的直接读取IRHD值的标尺。

更多建筑材料测量标准

ASTM D2240橡胶特性的标准试验方法.肖氏硬度

ASTM D785塑料和电绝缘材料洛氏硬度的标准试验方法

ASTM D2583用巴科尔压痕器测定硬质塑料压痕硬度的标准试验方法

ASTM D1415橡胶性能标准测试方法 国际硬度

ISO 868塑料和硬质胶.用硬度计测定针入硬度[肖氏(SHORE)硬度

ISO 2039-1塑料硬度测定第1部分：球压痕法

ISO 2039-2塑料.用球压痕法测定硬度.第2部分:洛氏硬度

赛德斯威（SATISFY）拥有专业的建筑材料测试技术服务团队，可为您提供测试多个国家和地区的建筑材料的测试，包括专业咨询、标准解读、样品测试、报告解读、产品改善等一站式服务。更多内容请联系赛德斯威客服。
