HB 5469民用飞机机舱内部非金属材料燃烧试验方法
HB 5469标准描述
HB 5469 Burning test method for cabin interior nonmetallic material of civil aircraft
HB 5469民用飞机机舱内部非金属材料燃烧试验方法
HB 5469标准介绍
HB 5469标准规定了民用飞机机舱内部非金属材料燃烧性能的试验方法，旨在模拟材料在真实火灾场景中的燃烧行为，评估其阻燃性能。通过垂直、水平、45°和60°四种燃烧试验，检测材料的焰燃时间、烧焦长度、滴落物自熄时间等关键参数，确保材料满足航空安全要求。
HB 5469适用范围

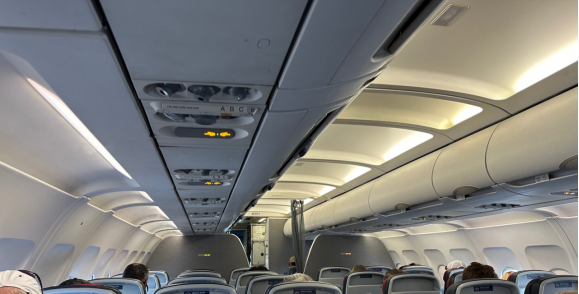

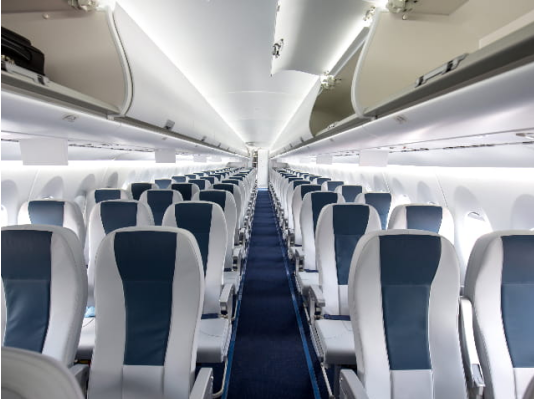

HB 5469适用于民用飞机机舱内部使用的所有非金属材料。主要包括：
◎ 座椅材料 - 包括座椅垫、靠背、头枕等
◎ 内饰板材 - 侧壁板、天花板、隔板等
◎ 纺织品 - 窗帘、地毯、座椅面料
◎ 绝缘材料 - 隔音棉、隔热层
◎ 电线电缆 - 机舱内布线系统
◎ 装饰件 - 行李架、装饰条
◎ 粘合剂 - 内饰装配用胶粘剂
◎ 涂层材料 - 表面处理涂料
◎ 塑料部件 - 仪表盘、控制面板
◎ 弹性材料 - 密封条、减震垫
HB 5469测试方法

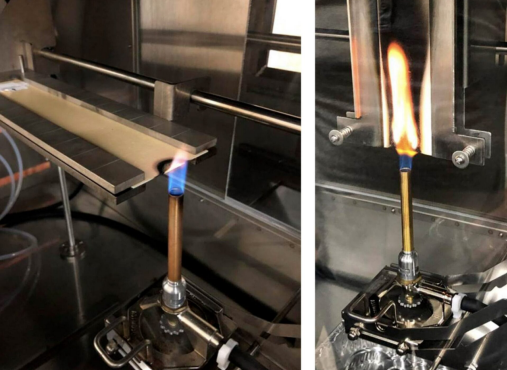

1）垂直燃烧试验
◎ 试样尺寸：至少 76mm × 305mm
◎ 火焰条件：火焰高度 38mm，温度 ≥843℃（热电偶位置：火焰中心，高出燃烧器顶端 19mm）
◎ 点火时间：60s 或 12s
测试步骤：
1. 试样垂直固定，下端高出燃烧器 19mm
2. 点火后记录焰燃时间、烧焦长度及滴落物自熄时间
◎ 数据记录：每组至少 3 个试样，计算平均值
2）水平燃烧试验
◎ 试样尺寸：至少 76mm × 305mm
◎ 火焰条件：同垂直燃烧试验
◎ 点火时间：15s
测试步骤：
1. 试样水平固定，外露面朝下
2. 火焰前沿通过 38mm 标记线时开始计时，记录燃烧距离和时间
◎ 计算燃烧速率：v = 60 × (l - 38)/t（单位：mm/min）
3）45°燃烧试验
◎ 试样尺寸：至少 254mm × 254mm
◎ 火焰条件：同垂直燃烧试验
◎ 点火时间：30s
测试步骤：
1. 试样倾斜 45°，火焰施加于中心
2. 记录焰燃时间、阴燃时间及火焰是否穿透试样
4）60°燃烧试验（适用于电线/电缆）
◎ 试样长度：至少 762mm（外露 610mm）
◎ 火焰条件：火焰高度 76mm，温度 ≥954℃（热电偶位置：高出燃烧器顶端 25mm）
◎ 点火时间：30s
测试步骤：
1. 试样与水平面成 60°角，火焰施加于夹具上端 203mm 处
2. 计算烧焦长度：l = 610 - l₁ - l₂
◎ 记录焰燃时间、滴落物自熄时间
HB 5469判断依据
材料的合格性需结合 HB 5470（燃烧性能要求）和 CCAR-25-R4（适航标准）进行综合判定。关键参数包括：
◎ 垂直/水平燃烧试验：焰燃时间、烧焦长度、燃烧速率是否低于限值
◎ 45°试验：火焰是否穿透试样及自熄时间
◎ 60°试验：烧焦长度是否在规定范围内（如电线电缆的烧焦长度通常需 ≤一定值）
