2018年8月25日凌晨4时36分，哈尔滨松北区北龙汤泉休闲酒店发生火灾，导致20人死亡，23人受伤。事后的调查报告表明，火灾发生前酒店的客房领班用灭火器把常闭式防火门挡住，使其处于敞开状态，火灾发生时有毒烟气通过防火门快速扩散，是这起严重事故的其中一个重要原因。

防火门就是用来阻止火场的火（烟气）蔓延的，以一栋33层的建筑为例，如果没有防火门，烟和火将在30秒内通过疏散楼梯侵入走道和房间。从以上案例可以看出防火门的重要性。 防火门是建筑构件中的其中一种，其它的包括隔墙、门窗、门锁等。

建筑构件的耐火性能包括两部分内容：组成构件材料的燃烧性能和构件的耐火等级。 耐火等级是衡量建筑物耐火程度的分级标度。规定建筑物的耐火等级是建筑设计防火规范中规定的防火技术措施中的最基本措施之一。

赛德斯威耐火测试能力（包括但不限于以下标准）

耐火性能建筑构件

GB/T 9978.1-2008 建筑构件耐火试验方法 第1部分：通用要求

GB/T 9978.5-2008 建筑构件耐火试验方法第5部分：承重水平分隔构件的特殊要求

GB/T 9978.6-2008 建筑构件耐火试验方法第6部分：梁的特殊要求

GB/T 9978.8-2008 建筑构件耐火试验方法第8部分：非承重垂直分隔构件的特殊要求

GB/T 9978.9-2008 建筑构件耐火试验方法第9部分：非承重吊顶构件的特殊要求

ISO 834-1:1999 耐火试验-建筑结构构件-第1部分：一般要求

ISO 834-5:2000 耐火试验-建筑结构构件-第5部分：承重水平独立构件的特殊要求

ISO 834-6:2000 建筑构件耐火试验方法第6部分：梁的特殊要求

ISO 834-8:2002 耐火试验-建筑结构构件-第8部分：非承重垂直分隔构件的特殊要求

ISO 834-9:2003 耐火试验-建筑结构构件-第9部分：非承重吊顶构件的特殊要求

UL263:2011 建筑结构和材料防火试验的安全标准

AS 1530.4-2014 建筑材料、制品与构件的防火试验方法第4部分：建筑构件耐火试验方法

ASTM E119-18c 建筑结构和材料防火试验的标准试验方法

EN 1363-1 耐火试验-第1部分：一般要求

EN 1363-2 耐火试验-第2部分：替换和附加试验程序

EN 1364-1 非承重构件的耐火试验-第1部分：墙

EN 1364-2 非承重构件的耐火试验-第2部分：屋顶

EN 1364-3 非承重件耐燃测试 - 第3部分：幕墙，整体结构

EN 1364-4 非承重件耐燃测试 - 第4部分：幕墙，部分结构

EN 1365-1 承重件耐燃测试 - 第1部分：墙体

EN 1365-2 承重件耐燃测试 - 第2部分：地板和屋顶

EN 1365-3 承重构件的耐火试验-第3部分：梁

EN 1365-4 承重件耐燃测试 - 第4部分：柱子

EN 1365-6 承重件耐燃测试 - 第6部分：楼梯

EN 1366-3: 服务设施耐燃测试 - 第3部分：穿透性密封件

EN 1366-4: 服务设施耐燃测试 - 第4部分：线性密封件

EN 1366-5: 服务设施耐燃测试 - 第5部分：服务管道和竖井

EN 1366-6: 服务设施耐燃测试 - 第6部分：高架地板和中空地板

BS 476-20:1987 建筑材料和构件的燃烧试验-第20部分：建筑构件耐火性能的试验方法

BS 476-21:1987 建筑材料和构件的燃烧试验第21部分：承重构件耐火性能的试验方法

BS 476-22:1987 建筑材料和构件的燃烧试验第22部分：非承重构件耐火性能的试验方法

BS 476-23：建材及构件的防火测试.第23部分:元部件对构件耐火性分摊作用的测试方法

BS 476-24：建筑材料和构件的防火测试.第24部分:通风管道耐火性的测试方法

门、卷帘和可开窗组件耐火性能

EN 1634-1: 防火门窗耐燃测试 – 第1部分：防火门和百叶窗

EN 1634-3: 防火门窗耐燃测试 – 第3部分：烟雾控制门和百叶窗

门组件耐火性能

UL10B:2008 门组件的防火试验

UL10C:2016 门组件的正压防火试验

英标/欧标建筑构件耐火测试简介

一、BS 476-20/22 建筑材料和构件的防火测试

BS 476-22主要用于评估非承重建筑材料在高温情况下对火的耐燃测试。主要用于垂直隔断，隔墙和釉面建筑材料的耐燃测试。还有一些全隔断，部分隔断或者非隔断的门窗产品以及卷帘的耐燃测试。

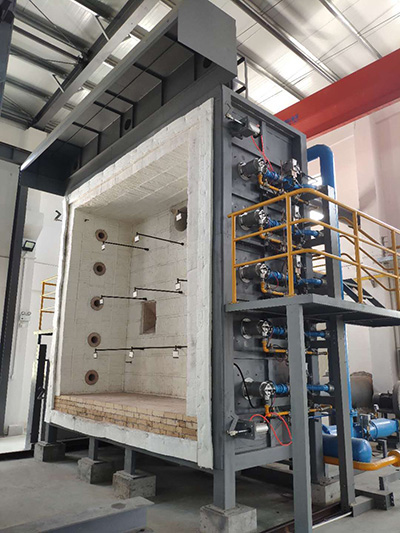

1、BS 476-20/22 测试设备&测试程序

1）炉温控制

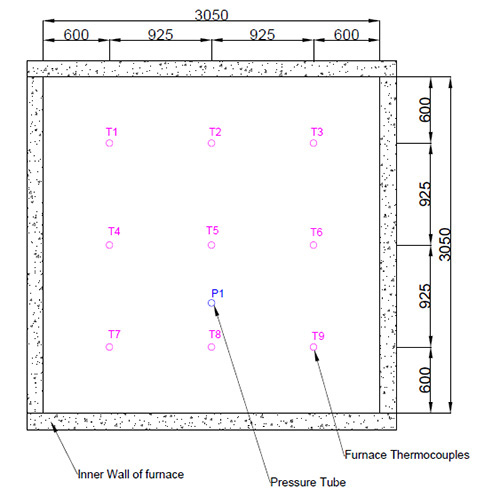

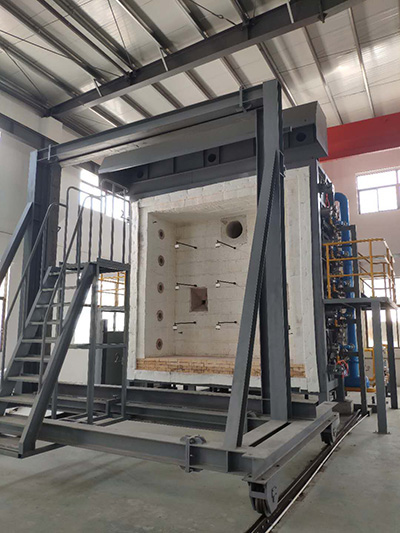

9个矿物绝缘热电偶均匀分布在炉内，并保持在离试样暴露表面100mm处，用于监测炉的平均温度。炉内热电偶的分布和数量如下图1

2）炉的压力控制

在测试炉内气压的前5分钟后，会用一个压力传感器来监测和控制炉内压力，以便符合要求。设定压力条件为8.5Pa/m的线性压力梯度，中性压力轴位于名义地板上方约1m的高度。将试样顶部压力控制在20Pa以内。压力传感器位置如图1。

图1

3）完整性监测

棉垫和间隙规可用来评估试样对高温气体的不渗透性。同时对未暴露面持续燃烧超过10s的情况也进行检查，以确定是否符合完整性标准

4）未暴露面温度监测

样品的未暴露面由11个热电偶监测，其中5个用于确定样品未暴露面的平均温度。

5）内部温度监测

用2个热电偶对筒体内部温度进行监测。

2、BS 476-20/22 判定指标

完整性和隔热性是判断样品耐火性能的两个主要指标，其判定标准如下

1）完整性 失败判定条件

a) 发生坍塌；或

b) 在未暴露的样品表面发生持续燃烧不少于10s；或

c) 在棉垫不适用的情况下，当明火和/或热气造成棉垫燃烧或发光；或

d) 在棉垫不适用的情况下，当：

i) 6mm的间隙规可以穿过间隙，并且间隙规末端可以伸入炉内，间隙规可以在间隙中移动至少150mm；或

ii) 25毫米的间隙规可以穿过间隙并且间隙规末端可以伸进炉内

2）隔热性 失败判定条件

a) 当未暴露表面平均温度上升超过140℃；或

b) 当未暴露面的任意位置温度上升记录对比初始平均未暴露面温度超过180℃，不管是通过固定热电偶还是移动热电偶记录；或

c) 当出现了完整性的失败点。

二、EN 1634-1:2014+A1 2018 门和百叶窗组件、可开启的窗户和建筑五金部件的耐火和防烟测试

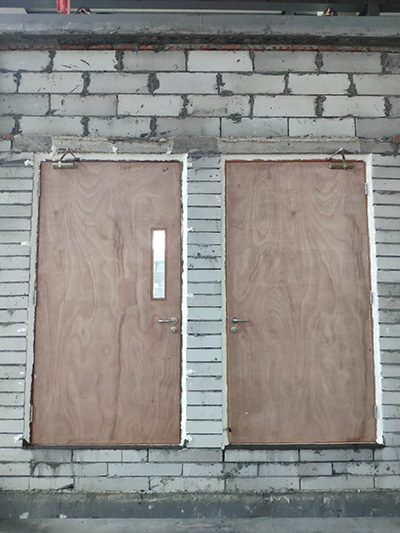

EN 1634-1:2014+A1 2018规定了一种方法来确定门和百叶窗组件以及安装在垂直分隔元件的开口内的可开启窗户的防火性，例如

a)铰接和旋转门;

b)水平滑动门、垂直滑动门，包括铰接滑动门、分段门;

c)折叠门、滑动折叠门/百叶窗;

d)倾斜门;

e)卷帘门;

f)能开的窗户;

g)可操作的织物窗帘。

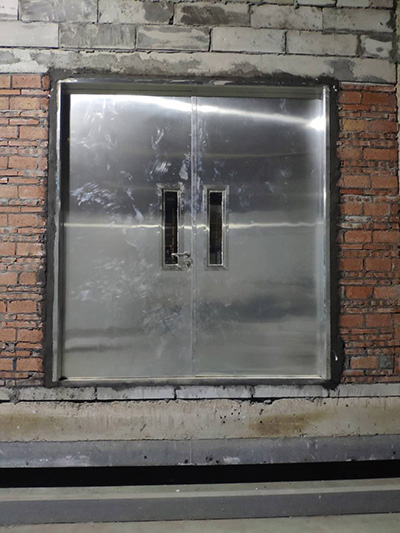

1、 测试设备和程序

1) 炉温控制

9个矿物绝缘热电偶均匀分布在炉内，并保持在离试样暴露表面100±50mm处，用于监测炉的平均温度。炉内平均温度按照EN 1363-1:2012条款5.1进行控制。炉内热电偶的分布和数量如图1

2) 炉内压力控制

在测试炉内气压的前5分钟后，会用一个压力传感器来监测和控制炉内压力，以便符合EN 1363-1:2012条款5.2的要求。设定压力条件为8.5Pa/m的线性压力梯度，中性压力轴位于名义地板上方约0.5m的高度。将试样顶部压力控制在20Pa以内。压力传感器位置如图1。

3) 未暴露面温度监测

样品未暴露面的温度由以下热电偶监测

热电偶1-5：在样品未暴露表面的5个位置，1个在样品约中心的位置，剩余的在样品四分之一截面的中心处各有1个；

热电偶6-12：在门扇未暴露面上的七个位置，三个位置位于距门扇垂直边缘和中间高度100mm处，四个位于门扇顶部边缘下方100mm处

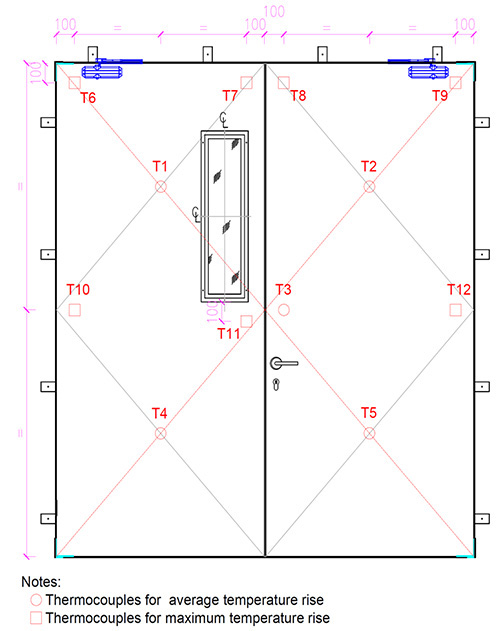

热电偶的数量和分布如下图2

图2

4) 完整性监测

棉垫和间隙规可用来评估试样对高温气体的不渗透性。同时对未暴露面持续燃烧超过10s的情况也进行检查，以确定是否符合完整性标准

5) 样品偏移

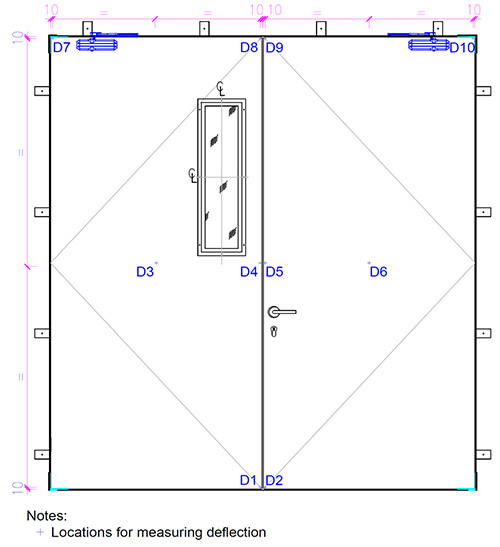

在整个试验过程中，通过一根紧绷的细钢丝平行于未暴露面的直钢尺来测量试样在推荐位置的水平偏移。推荐位置如图3

图3

2、EN 1634-1:2014+A1:2018判定指标

完整性和隔热性是判断样品耐火性能的两个主要指标，其判定标准如下

1) 完整性(E) 失败判定条件

a) 使用棉垫时引起棉垫着火；或

b) 下列允许间隙规穿过的情况

i) 6mm的间隙规可以穿过间隙，并且间隙规末端可以伸入炉内，间隙规可以沿着间隙移动150mm；或

ii）25毫米的间隙规可以穿过间隙并且间隙规末端可以伸进炉内

c) 产生持续性的燃烧超过10s

2) 隔热性 失败判定条件

a) 平均温度对比初始平均温度增加超过140℃；或

b) 任意点（包括移动热电偶）的升温超过初始平均温度180℃（补充程序-等级I1）

c) 在门框和可开窗户周边框架构件处的升温比初始温度高360℃以上；并且任意点（包括移动热电偶）对比初始温度上升超过180℃ （常规程序-等级I2）

当出现任意完整性的失败判定，隔热性会自动被认为不满足要求

赛德斯威拥有专业的耐火测试技术团队，具备欧标、英标、美标、国标、澳标等多个国家和地区的耐火测试能力，可提供测试咨询、标准解读、样品测试、报告解读、产品改善等一站式耐火测试服务

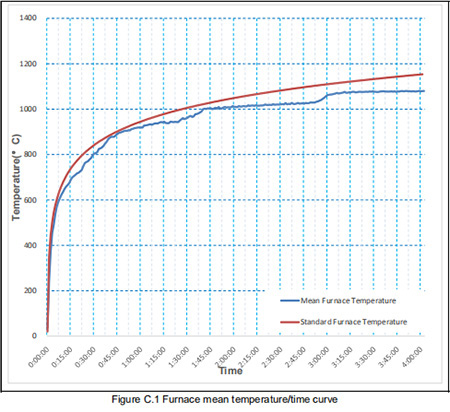

BS 476 平均温度-时间曲线

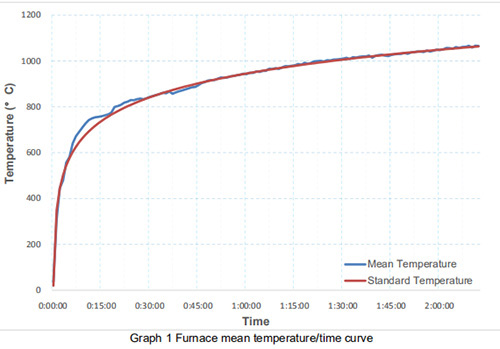

EN 1634 平均温度-时间曲线
