ANSI-BIFMA X5.9标准描述

ANSI-BIFMA X5.9 American National Standard For Office Furnishings-Storage Units - Tests

ANSI-BIFMA X5.9美国国家办公家具标准储物单元 测试

ANSI-BIFMA X5.9标准介绍

ANSI/BIFMA X5.9 - 2012 是美国办公家具存储单元的测试标准, 旨在为评估存储单元的安全性、耐久性和结构性能提供统一依据。该标准涵盖独立式、移动式和壁挂式存储单元, 明确了多种测试方法, 如单元强度、稳定性、分离和脱离等测试。通过这些测试可确保储物单元在不同使用场景下的质量, 帮助制造商、采购商等各方判断产品是否符合要求, 促进办公家具行业的规范化发展 。

ANSI-BIFMA X5.9适用范围

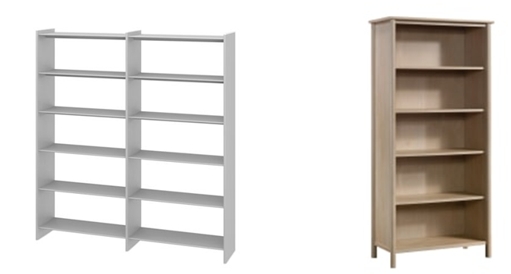

ANSI/BIFMA X5.9 - 2012 标准适用于办公家具存储单元, 包括独立式、移动式和壁挂式的文件柜、书架、壁柜等。

ANSI-BIFMA X5.9单元强度测试（Unit Strength Test）

（1）集中功能负载测试Concentrated Functional Load Test：

◎先将单元调平, 必要时固定底座, 但固定方式不得影响加载。

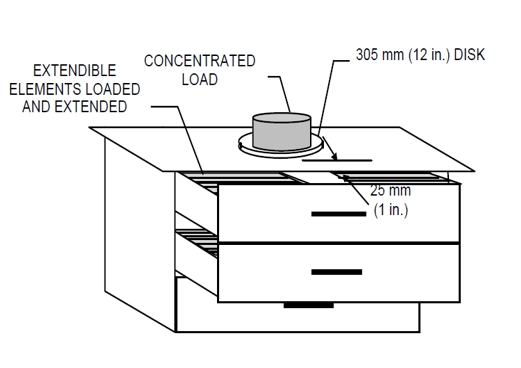

◎对于高度 ≤965mm 的单元, 在顶部距边缘 178mm 处的最薄弱点, 用 305mm 直径圆盘施加集中负载。

◎若长度 >1829mm, 则使用两个圆盘, 中心间距 915±25mm, 距边缘 178mm 施加负载。

◎同时, 其他表面和可伸展元件按规定加载, 最大两个可伸展元件全程打开（II 型存储单元打开最大容量的一个）。

◎加载60分钟后移除集中负载, 并进行拉力测试。

（2）分布功能负载测试Distributed Functional Load Test：

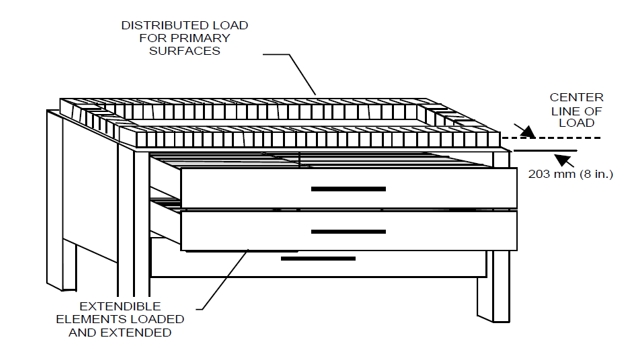

调平并固定单元, 按规定加载所有表面和可伸展元件。顶部负载均匀分布于距边缘 203mm 线上, 深度＜406mm 的表面均匀分布。最大两个可伸展元件全程打开（II 型存储单元打开最大容量的一个）。加载 60 分钟后关闭可伸展元件, 在不卸载情况下进行拉力测试。

（3）集中证明负载测试Concentrated Proof Load Test：

按照集中功能负载测试的设置, 使用相应的集中证明负载加载, 可伸展元件保持功能负载并完全伸展, 加载 15 分钟后移除负载。

（4）分布证明负载测试：

依据分布功能负载测试的设置, 采用相应的分布证明负载加载, 可伸展元件保持功能负载并完全伸展, 加载 15 分钟后移除负载。

ANSI-BIFMA X5.9腿 / 滑脚组件强度测试（Leg/Glide Assembly Strength Test）

◎将空载单元调平放置在测试平台上, 并计算 A力与B力。

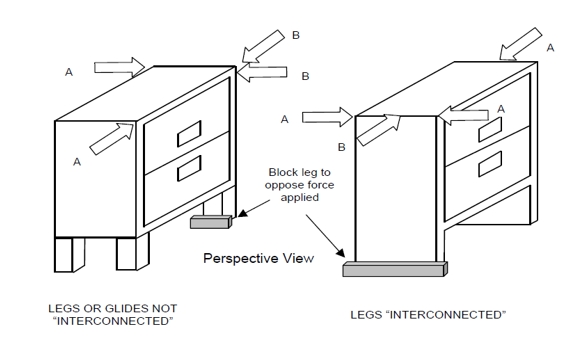

◎在单元最高但不超过 1600mm 处, 沿腿/滑脚组件方向施加水平力, 若组件抬起则降低加载点。依次施加A力和 B力, 若单元水平旋转, 则阻挡其他腿防止转动。

◎对不同类型或非对称支撑部件重复测试, 若组件连接可伸展元件或门, 还需进行拉力测试。◎最后, 按相同步骤施加负载。

ANSI-BIFMA X5.9抗扭曲测试（Racking Resistance Test）

◎把存储单元放置在测试平台上。

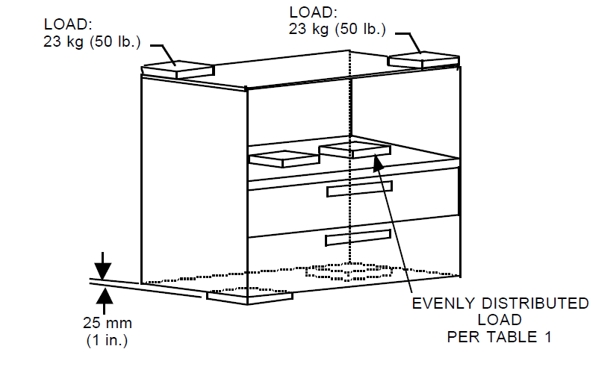

◎对适用元件施加分布功能负载, 加载后关闭所有可伸展元件, 在单元顶部两个对角各放置一个 23kg 的重物, 通过 230mm×230mm 的面积施加。

◎小心移除重物下的支撑块, 保持 60 分钟后, 重新放置支撑块或把单元放回平台调平, 最后对每个可伸展元件进行拉力测试。

ANSI-BIFMA X5.9垂直负载耐久性测试（Vertical Load Durability Tests）

（1）顶部负载轻松循环测试：

◎将单元置于测试平台上调平并固定, 高度可调节的顶部测试中点或 965mm 中较低的位置。

◎确保所有可伸展元件满足拉力测试要求, 所有元件加载功能负载并关闭。

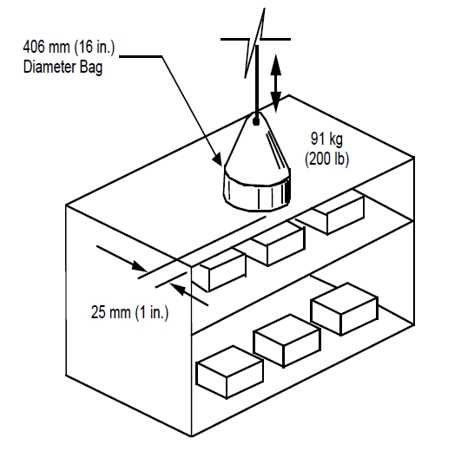

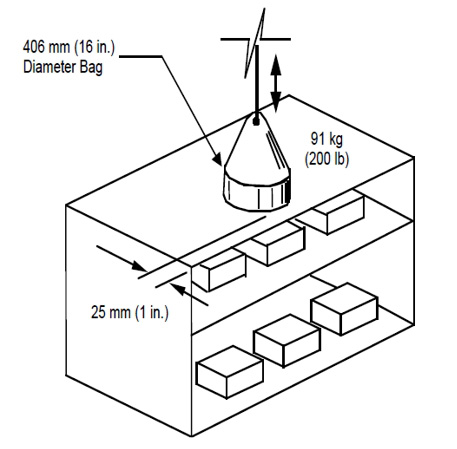

◎对于单元顶部深度≥457mm的, 在最薄弱点边缘25mm内放置 91kg 重物（通过 406±51mm 直径袋子）；深度＜457mm 的则将袋子置于表面中心。

◎以14±6 次/分钟的速率循环, 将袋子抬起再轻放在表面, 重复 10000 次后移除袋子进行拉力测试。

（2）带座椅表面的动态跌落测试：

◎把单元放在测试平台上, 如有可调节部件则调至中点, 脚轮置于最不利位置。

◎将测试袋（直径约406mm、重 91kg）提升76mm后让其自由落体冲击座椅表面一次, 然后移除袋子评估产品。

（3）带座椅表面的循环冲击耐久性测试：

◎将单元固定在测试平台上, 确保冲击位置不变, 如有可调节部件则调至中点。

◎为座椅表面缓冲材料不足44mm的添加泡沫至50±6mm, 添加的泡沫需满足特定硬度要求。

◎将重57kg的测试袋（直径约406mm）连接到循环装置, 从座椅表面中心上方 30mm 处自由落体以 10 - 30 次/分钟的速率循环7500次。

ANSI-BIFMA X5.9分离和脱离测试（Separation and Disengagement Tests）

（1）高存储单元的分离测试：

◎将单元放置在测试平台上调平, 对下部最大可用空间的存储元件施加证明负载, 其余元件施加功能负载, 可伸展元件关闭并锁定。

◎阻挡单元防止水平移动, 若单元因冲击可能倾倒则固定在平台上, 但固定方式不能支撑连接部件。

◎用直径 203±12mm、重 22.7kg 的袋子从 609mm 处摆动撞击单元, 按顺序在单元的前左、前右、后左、后右、左侧中心、右侧中心各撞击一次。

（2）存储单元向上冲击力脱离测试：

◎将单元按制造商说明安装在墙上、存储单元或测试夹具上并调平固定, 确定最不利冲击位置。

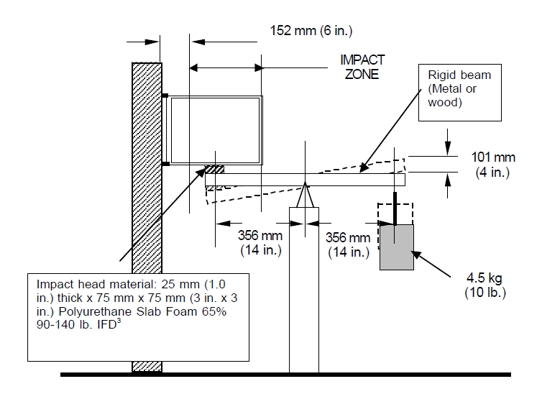

◎将冲击装置的冲击头置于部件下方, 水平臂调平, 悬挂 4.5kg 重物在距枢轴销 356mm 处, 抬起水平臂至 102mm 后让其自由落体冲击部件, 冲击位置距部件连接点不小于 152mm。

（3）存储单元向上力静态脱离测试：

将单元安装在墙上、存储单元或测试夹具上并调平固定, 对无负载的部件一端施加 489N 的向上力, 方向与平衡中心一致, 持续施加直至达到负载或部件前端位移 50mm。
