BS EN 16121标准描述

BS EN 16121Non-domestic storage furniture. Requirements for safety, strength, durability and stability

BS EN 16121非家用储藏家具 安全、强度、耐久性、稳定性要求

BS EN 16121标准介绍

BS EN 16121是一项欧洲标准, 主要规定所有类型非家用存储家具在安全、强度、耐久性和稳定性方面的要求, 适用于非家用存储家具, 包括实验室家具, 但不适用于家用、办公、工业、厨房、餐饮、零售存储及工业存储物柜等。可进一步确保非家用存储家具的质量与安全性, 保障用户使用安全。

BS EN 16121适用范围

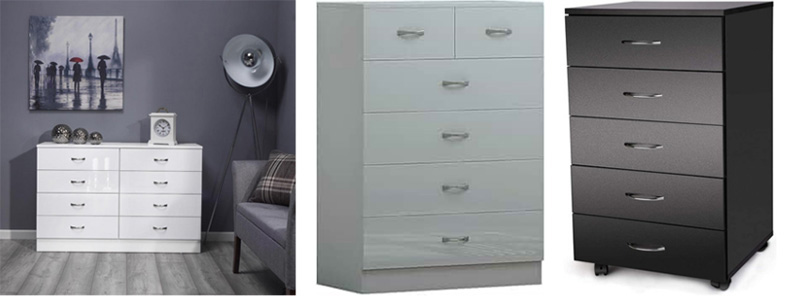

BS EN 16121适用于各种类型的非家用存储家具。

BS EN 16121一般安全要求

剪切和挤压点

设置和折叠时：允许出现剪切点。

使用过程中（如门、抽屉开关以外）：不得出现剪切点。

带动力装置（弹簧、气动、电机）的动作部件：不得产生剪切点。

垂直玻璃部件：

满足特定玻璃破碎测试要求的玻璃不适用此要求；面积≥0.1m²、最小尺寸≥200mm 且距地面小于900mm的外部垂直玻璃部件, 在特定冲击测试下不应破裂或脱落。

稳定性：

适用于顶部离地面650mm及以上且势能超65的单元。通过不同加载和开门、扩展元件状态下, 施加垂直或水平力, 观察单元是否倾覆, 若因打开的扩展元件等防止倾覆则视为不满足要求。

BS EN 16121结构安全要求

进行以下测试后, 部件无断裂, 与建筑结构连接的单元保持连接并承受测试负载, 且满足稳定性要求。

静态负载测试（顶部和底部）：

仅适用于离地面≤1000mm 的顶部和净高度≥1600mm的底部, 在可能导致失效的位置（距边缘≥50mm）用加载垫施加750N垂直向下力10次。

搁板保持力测试（水平向外）：

向搁板前边缘中间施加水平向外力（为空载搁板重量的50%）。

搁板保持力测试（垂直向下）：

用直径 50mm 加载垫在搁板前边缘向内25mm易失效点施加100N垂直向下力。

搁板支撑强度测试：

均匀加载搁板, 在特定位置用冲击板对支撑进行10次倾斜冲击, 测试所有支撑。

枢轴门垂直负载测试：

在离铰链最远边缘100mm处悬挂30kg质量, 将门从45°打开到10°（最大135°）, 往复10次。

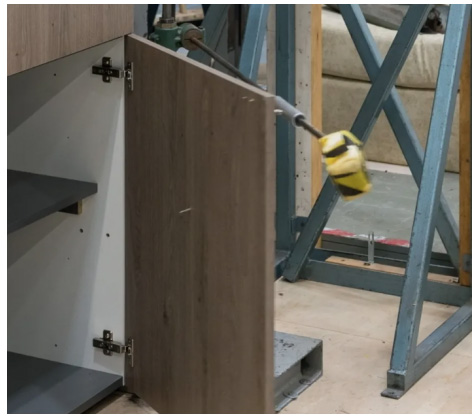

枢轴门水平负载测试：

仅适用于开启角度≤135° 的门, 在离铰链最远边缘100mm的水平中心线处垂直于门平面施加60N水平静载荷10次。

底部铰接翻板强度测试：

翻板完全打开时, 在离最薄弱角 50mm 处施加 200N 静载荷 10次。

扩展元件强度测试：

按规定加载扩展元件, 打开到指定位置, 在前端一角施加垂直向下静压力, 重复 10次, 若元件被挤出需重新组装并记录。

扩展元件开合冲击测试（仅安全测试做打开冲击）：

按元件有无打开位置限位进行不同操作, 加载后用指定速度冲击开合 10次 。

互锁测试：

有互锁装置时, 一个扩展元件完全伸出, 对其余元件把手逐个施加 200N 向外力, 每个元件测试 10次, 记录元件是否保持关闭。

结构和底架测试：

不适用于连接其他结构的单元, 在单元一端腿部或底部设挡块, 加载后在单元侧面特定位置用加载垫施加350N静压力10次, 若倾斜则降低施力点并记录高度。

带脚轮或轮子单元测试：

在水平光滑钢表面, 加载后脚轮以0.2m/s 速度通过障碍物, 往返2000个周期, 每个周期 2分钟, 中间冷却2分钟, 检查脚轮和结构有无损坏。

过载测试：

按规定对不同存储元件加载, 若单元体积大于 0.225m³, 总负载乘以系数R, 加载一周, 检查单元是否保持连接并承受测试负载。

位移测试：

关闭所有门、翻板和扩展元件, 在前端边缘最不利点施加100N垂直向上力, 若力的行程超10mm 则移除, 评估整体单元的附着情况。

地板支撑单元测试：

按制造商说明安装单元, 向单元顶部边缘中心施加200N水平向外静压力。

BS EN 16121强度和耐久性要求

进行以下测试后部件无断裂、刚性接头不松动、满足稳定性要求、移除测试负载后能正常使用、搁板挠度不超跨度的0.5%。

衣钩强度测试：

向钩子最外伸部分或易失效位置施加特定垂直向下力, 若钩子互连则同时对每个钩子施加, 循环10次。

翻板耐久性测试：

按规定循环次数打开和关闭翻板, 每次打开和关闭约3s, 允许翻板的阻尼等装置正常运行, 推荐每分钟最多6个循环 。

垂直卷帘门耐久性测试：

在垂直中心线施加力, 按规定循环次数完全轻柔打开和关闭卷帘门, 速度约0.25m/s, 允许卷帘门的阻尼等装置正常运行, 推荐每分钟最多6个循环。

扩展元件耐久性测试：

按规定加载扩展元件, 按规定循环次数轻柔打开和关闭, 速度约0.25m/s, 允许扩展元件的阻尼等装置正常运行, 推荐每分钟最多6个循环 。

扩展元件关闭冲击测试（强度和耐久性测试仅做关闭冲击）：

按元件有无打开位置限位进行不同操作, 加载后用指定速度关闭冲击10次 。

扩展元件底部位移测试：

放置或悬挂扩展元件并加载, 在元件底部上方约25mm中间位置用加载垫施加60N静压力 10次。

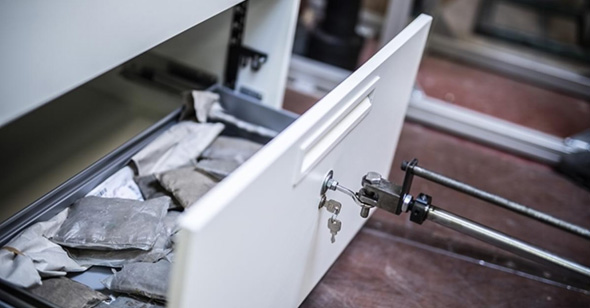

扩展元件锁定和闩锁机制强度测试：

在扩展元件不同方向施加200N力, 按把手情况确定施力点, 每个元件重复测试10次。

门、翻板和卷帘门锁定和闩锁机制强度测试：

在门等部件的运行方向 30° 方向施加200N力, 按把手情况确定施力点, 若需旋转把手则施加指定扭矩, 每个门重复测试10次。

跌落测试：

不加载单元, 测量抬起一端的力以确定跌落高度, 每个端部跌落6次, 高度可调节单元在最低和最高位置各测2次, 若不平衡则降低高度并记录 。

搁板挠度测试：

非金属、玻璃或石材搁板在受控湿度环境测试, 加载特定时间后测量搁板前边缘10mm 处最大挠度, 精度±0.1mm, 记录为支撑间距的百分比。

挂衣杆位移测试：

放置挂衣杆并加载, 金属杆加载 1小时, 其他杆加载 1周。

托盘跌落测试：

适用于无脚轮托盘, 从一角提起托盘从指定高度跌落, 对角重复, 跌落高度从测试地面到托盘最低角测量, 循环 10次 。

托盘持续负载测试：

按规定质量加载托盘, 放置在存储单元中保持 7 天。
