EN 15828标准描述

EN 15828 Hardware for furniture - Strength and durability of hinges and their components - Stays and hinges pivoting on a horizontal axis

EN 15828家具五金件 - 铰链及其组件的强度和耐久性 - 水平轴上的支撑件和铰链

EN 15828标准介绍

EN 15828是一项用于家具五金件的欧洲标准，主要针对绕水平轴旋转的铰链、支撑器及其系统，评估它们在正常使用和可能误用情况下的强度和耐久性能。它通过一系列模拟使用的测试方法，帮助判断产品在实际使用中的可靠性。测试结果可作为产品设计、选型或质量评估的重要依据，具有较强的实用指导意义。

EN 15828适用范围

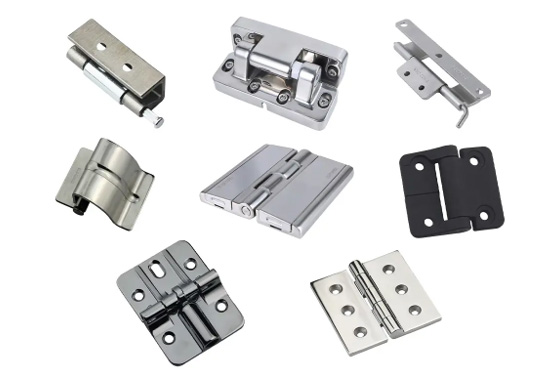

EN 15828所有绕水平轴旋转的铰链、支撑器及其系统和组件。

EN 15828过载测试Overload tests

（1）垂直向下静态过载Vertical downwards static overload

该测试用于验证铰链翻板在极限载荷下的结构牢固性。测试时，对关闭的上铰链翻板或开启的下铰链翻板施加垂直向下的静态载荷。上铰链翻板的加载点应位于距左、右及下边缘各50mm的表面位置；下铰链翻板的加载点应位于距左、右及前边缘各50mm的表面位置。测试需在某一角重复进行10次，并在对角位置重复进行5次。

（2）水平横向静态过载Horizontal sideways static overload

该测试用于评估翻板在打开下抵抗水平方向静载荷的能力，分为上铰链翻板和下铰链翻板两种情况进行测试。

◎ 上铰链翻板：在保持开启时最不利位置作为测试位置，在距铰链最远边缘50mm处、翻板厚度中间位置施加水平方向的静载荷。在该方向重复5次后，再在相反方向重复测试5次。

◎ 下铰链翻板：将翻板完全打开，在距铰链最远边缘50mm处、翻板厚度中间位置施加同样的水平静载，测试同样分两个方向进行，每个方向加载5次。

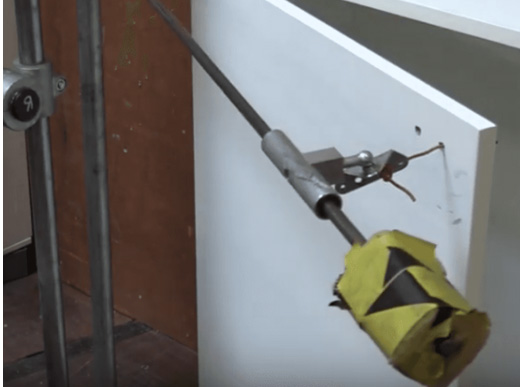

（3）猛关测试Slam test

◎ 上铰链翻板：采用绳索和滑轮系统，通过挂载质量𝑚进行测试。绳索固定在翻板内侧自最低边缘25m处的中部位置，且不得干扰翻板正常闭合（必要时可在测试框底板上开口）。制动装置应调节至刚好能起作用的最低位置。每次从200mm高处释放，直到距完全闭合或阻尼器启动10m处停止，每次冲击后间隔10秒，共进行10次测试。

◎ 下铰链翻板：翻板从开启角度60°的位置以规定的质量做自由下落冲击测试，共进行10次。制动装置要求与上铰链相同，冲击终止于距完全开启或阻尼器启动10mm的位置，每次间隔10秒。

EN 15828功能测试Functional tests

（1）操作力Operating force

操作力在耐久性试验前后分别进行测量，分别测试最小尺寸和重量以及最大尺寸和重量的翻板。测量开启和关闭力，测量过程中使用恒定且缓慢的开合速度，并在整个开启角度范围内进行操作。测量点应位于翻板宽度中部，距离铰链最远边缘45mm处或由制造商指定。

判断依据：

◎ 重量不超过10kg的翻板：开启/关闭力不得超过50N。

◎ 重量超过10kg的翻板：不得超过70N。

（2）首次承受垂直向下的静态载荷First vertical downwards static load for top hinged flaps

要求在翻板关闭下，分别在距左、右及下边缘各50mm的位置施加规定的垂直静态载荷，加载次数为5次；随后在对角位置重复相同操作，再进行5次。

（3）首次水平方向侧向静态载荷First horizontal sideways static load

◎ 对于上铰链翻板：在开启时最不利位置测试。荷载施加点在距铰链最远边缘50mm、翻板厚度中部的位置。对其施加水平静态载荷，先按一个方向加载5次，再在相反方向重复5次。

◎ 对于下铰链翻板：需将翻板完全打开，在上铰链翻板相同加载点和方向上重复上述测试步骤。

（4）舱盖下垂基准点的确定Determination of reference points for the flap sagging

在进行耐久性测试前，应在翻板关闭时，在左侧和右侧边缘向内10mm处分别设置参考测量点，用于后续翻板下垂量判断。

（5）耐久性Durability

该测试在不启用或不依赖强制内置限位装置的条件下进行。按照预定的循环次数，对翻板进行完全开启与完全关闭的往复操作。每一循环中，翻板的开启与关闭过程应保持平稳顺畅，不得强行压制其阻尼器或自动开启/关闭机构。建议每次开启和关闭动作分别控制在约3秒内完成。推荐频率为每分钟4至6个循环，在翻板闭合状态下可暂停。

（6）下垂Sagging

耐久性测试完成后，分别在使用调整系统前后测量翻板的下垂量。测量精度要求为±0.1 mm。使用调整系统之前的下垂量不得超过翻板宽度的0.5%。

（7）第二次垂直向下的静态载荷Second vertical downwards static load

再次进行垂直向下的静态载荷（具体测试方法请见首次承受垂直向下的静态载荷）

（8）第二次水平方向侧向静态载荷Second horizontal sideways static load

再次进行水平方向侧向静态载荷（具体测试方法请见首次水平方向侧向静态载荷）

（9）操作力Operating forces

再次进行操作力测量。

（10）猛关试验Slam test

再次进行猛关试验。

EN 15828耐腐蚀性Corrosion resistance

若有腐蚀性要求，按照EN ISO 6270-2测试。测试后除去切割边、螺钉槽、铆钉头、铝件和锌合金模压件外，所有在安装状态下可见的部件不得出现腐蚀现象，且应保持功能正常。
