ISO 22880标准描述

ISO 22880 Castors and wheels. Requirements for castors for swivel chairs

ISO 22880 脚轮和轮子. 转椅脚轮要求

ISO 22880标准介绍

ISO 22880是针对转椅脚轮制定的国际标准，重点评估其承载强度、旋转灵活性和制动性能等指标。ISO 22880在一定程度上确保转椅脚轮在办公等高频率使用场景中的安全性和耐用性，有效降低轮体损坏和制动失灵风险，同时提升座椅移动顺滑度，为使用者提供更稳定、便捷的体验。标准测试方法引用ISO 22878，确保检测结果的可比性和权威性。

ISO 22880适用范围及分类

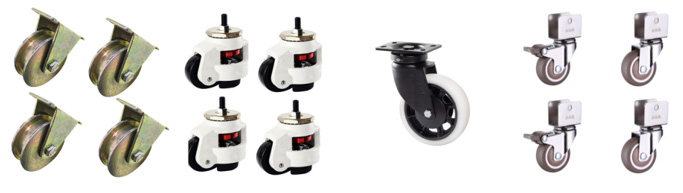

ISO 22880适用于转椅脚轮，脚轮分为四种类型：

（1）H型脚轮（硬质轮）：采用整体实心轮设计，轮体为单一纯色，专为地毯等软质地面设计。其硬质结构确保在地毯上移动时不会下陷。

（2）W型脚轮（软质轮）：配备弹性橡胶胎面，胎面与轮毂采用对比色设计，适用于大理石、木地板等硬质地面。

（3）C型脚轮（防静电款）：具备抗静电或导电特性，可搭配H型或W型轮体使用。特别适用于电子车间、实验室等需要防静电的场所。

（4）U型脚轮（转椅专用款）：配置智能制动系统，落座自动解除制动便于移动，离座自动启用制动防止滑移。必须搭配H型或W型轮体。

ISO 22880测试方法

◎ Impact performance（冲击性能）

◎ Electrical resistance test（电阻测试）

◎ Contact pressure（接触压力）

◎ Item retention（部件保持力）

◎ Static load performance（静载性能）

◎ Brake performance of castors type U（U型脚轮制动性能）

◎ Dynamic test（动态测试）

◎ Long distance running（长距离运行测试）

◎ Rolling resistance（滚动阻力）

◎ Swivel resistance（旋转阻力）

ISO 22880冲击性能

测试要求在10分钟内，将5 kg质量从200 mm高度自由落下，对脚轮进行连续10次冲击。

判断依据：

◎ 结构完整性：测试过程中，脚轮的任何部位均不得脱落。

◎ 功能保持：测试完成后，脚轮的滚动、转向或制动性能不得受到影响。

ISO 22880部件保持力

采用渐进式加载方式，先持续增加载荷直至达到规定50 N的最小拉出力，随后保持该力值至少2分钟。

判断依据：轮轴从脚轮中的拔出力必须大于50 N。

ISO 22880 U型脚轮制动性能

在三角支架上施加包含框架自重的载荷，在距地面250mm高度的支架立柱处，沿行进方向施加水平牵引力Fw1，使测试台以规定速度移动250mm距离；每组重复测试3次，取100-250mm行程区间内滚动阻力的平均值作为最终结果。

判断依据：

每组测试载荷（使用3个脚轮同时测试）的最小水平牵引力必须满足以下标准：

H型脚轮（Fw1）：≥ 11 N

W型脚轮（Fw2）：≥ 9 N

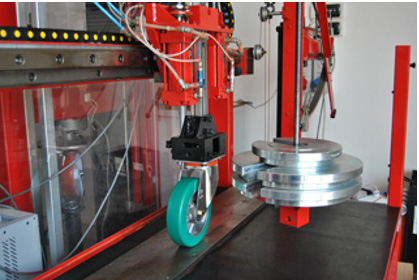

ISO 22880滚动阻力

采用三角支架施加包含框架自重的载荷，通过水平牵引力Fw3使脚轮在测试台上以规定速度持续运行（最长10秒）。特别注意：由于启动阶段存在较大摩擦力和加速度，前5秒的测试数据不予采集。

判断依据：水平牵引力Fw3不得超过垂直载荷的15%。

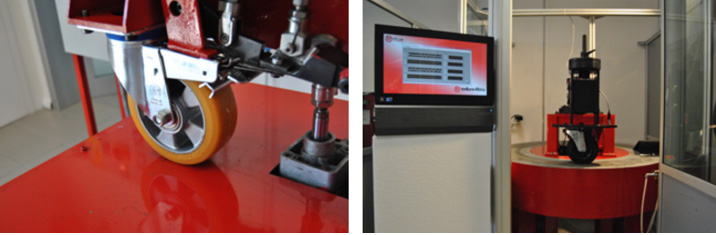

ISO 22880旋转阻力

将脚轮以90度垂直方向安装在直线/环形测试机上，先施加垂直载荷，再通过测试机以规定速度施加2秒水平牵引力迫使脚轮旋转。需记录触发旋转时的最大作用力，以此测定旋转阻力值Fw4。

判断依据：水平牵引力Fw4不得超过垂直载荷F的20%。
