QB/T 2189 标准描述

QB/T 2189 Furniture Hardware Cupped Concealed Hinges

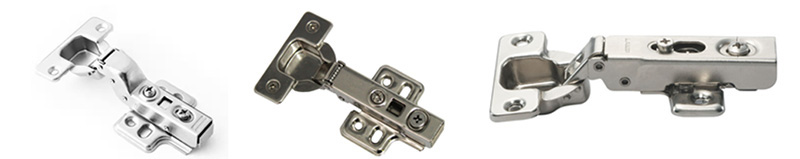

QB/T 2189 家具五金 杯状暗铰链

QB/T 2189 标准介绍

QB/T 2189 专门针对家具用杯状暗铰链的质量要求和测试方法作出规范。适用于橱柜、衣柜等家具中常用的杯状暗铰链产品。QB/T 2189 为企业提供了统一的质量控制依据，同时也保障了消费者的使用体验。通过该标准认证的铰链产品，能够在一定程度上确保家具门板长期使用不松动、不掉落，特别对整体橱柜等高频使用的家具具有重要意义。

QB/T 2189 适用范围

QB/T 2189 适用于各种类型的家具用杯状暗铰链。

QB/T 2189 杯状暗铰链分级说明

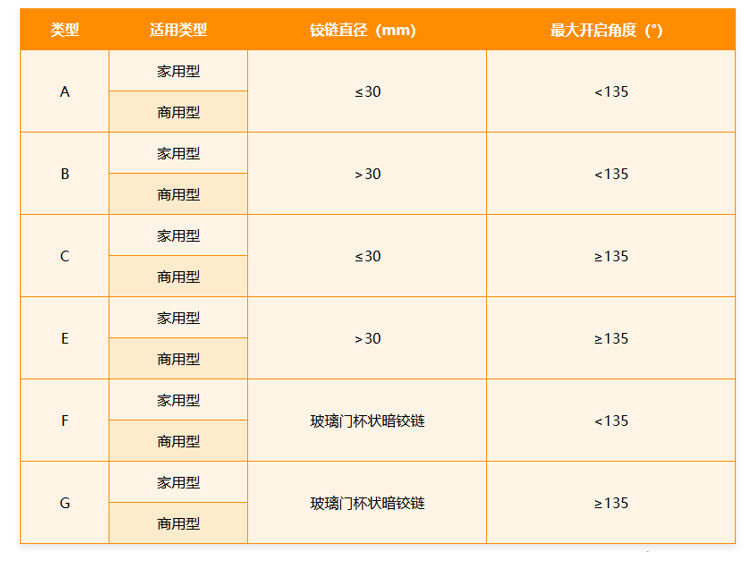

QB/T 2189 根据杯状暗铰链的铰杯直径和最大开启角度，分为 A、B、C、D、E、F 六个类型。并根据适用的家具类型分级，具体分级如下表：

QB/T 2189 过载测试方法

（1）垂直静载荷

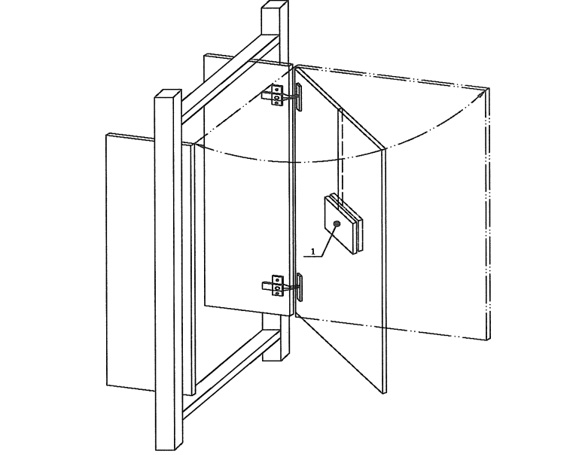

将规定的载荷悬挂在距杯状暗铰链最远的侧边 100mm 处，往复开启闭门 10 次，每次从距离全关位置 45° 处至距离全开位置 10° 处，往复 1 个循环计 1 次，最大开启角度为距离全关位置 135° 处。门的开启和关闭可手动进行，开启与关闭时间各为 3s~5s。

（2）水平静载荷

水平静载荷仅适用于最大开启角度小于 135° 的杯状暗铰链。在门全开位置，将规定的载荷施加在垂直于门平面方向上远离杯状暗铰链的侧边 100mm 处的水平中心线上，试验进行 10 次。

判断依据：过载测试结束后卸载进行以下检查：

◎ 所有组件或结合处不应断裂

◎ 通过手触压证实，用于紧固的组件不应松动

◎ 所有组件不应有影响正常运作的变形或磨损

◎ 固定组件不应松动

◎ 所有组件的功能不应损害

◎ 杯状暗铰链及其组件不应分离

QB/T 2189 功能测试

（1）操作力

在耐久性试验前后，需测试操作力（打开力和关闭力）。测试前，门需无负载荷手动开关 10 次。测量时确保力量垂直于门平面，并在指定位置进行。操作门时需以恒定缓慢速度移动。打开力从门全关到全开测量，关闭力从门全开到 0.5mm 开启缝隙测量结束。每项力量测 3 次，记录最大值并计算平均值。

判断依据：

1）在耐久性试验前后，具有自动关闭装置的杯状暗铰链的关闭力应大于 0.5N

2）在耐久性试验前后，打开力和关闭力不应大于 20N

（2）垂直静载荷

测试方法与判断依据同过载测试中的垂直静载荷。

（3）水平静载荷

测试方法与判断依据同过载测试中的水平静载荷。

（4）耐久性

挂两个 1kg 的重物在门的垂直中心线上。循环 40000 次，每次打开门至最大 130° 角度后关闭。门在开启时不应有内阻力。试验后检查杯状暗铰链。无阻尼器或定位装置时，门应缓慢启闭，每个循环中开关门时间约为 3 秒，推荐最大频率为 6 次每分钟。如有阻尼器或定位装置，需确保其功能正确。

判断依据：同过载测试判断依据。

（5）下沉量

门下沉量基准点为试验前门关闭位置。试验后需卸载。使用调整系统前，下沉量精度为 ±0.1mm。

判断依据：

1）安装 A 型实验门时，下沉量不应大于 2.0mm。

2）安装 B 型试验门时，下沉量不应大于 3.0mm。
