ISO 19833床强度和耐久性的试验方法

ISO 19833标准描述

ISO 19833 Furniture - Beds - Test methods for the determination of stability, strength and durability

ISO 19833家具. 床. 测定稳定性、强度和耐久性的试验方法


ISO 19833标准介绍

ISO 19833床强度和耐久性的试验方法

随着全球家具贸易的发展,不同国家和地区对床类产品的测试方法和要求存在差异,这给国际贸易带来了障碍,容易引发贸易摩擦。ISO 19833是针对完整组装床具(包括床架和床基)的稳定性、强度及耐久性测试的国际标准,适用于家用及非家用成人床。该标准规定了床体结构性能的测试方法,有助于减少因标准差异导致的贸易壁垒,促进床具产品的全球流通。


ISO 19833床强度和耐久性的试验方法

ISO 19833适用范围

ISO 19833适用于所有类型的完整组装床具(包括床架和床基)


ISO 19833床强度和耐久性的试验方法

ISO 19833稳定性测试 Stability test

将床放在地面上,并用挡块固定床脚或底座。按照图示位置,在床侧前缘点和向内60 mm处的点同时施加两个向下的力;在每个加载位置,再沿床侧水平向前方向同时施加两个向外的力并保持至少5秒。若床的宽度方向结构对称,仅需在一侧进行测试;若床头和床尾结构相同,在靠近床尾的一端重复测试。


ISO 19833垂直静载测试 Vertical static load tests

床基垂直静载测试

使用加载垫垂直向下施加规定的力。在床基上所有可能发生破坏的位置加载,但距离边缘不得小于100 mm;若有多个位置,则最多选择4个位置进行测试。每个位置的力需按要求的循环次数进行加载。

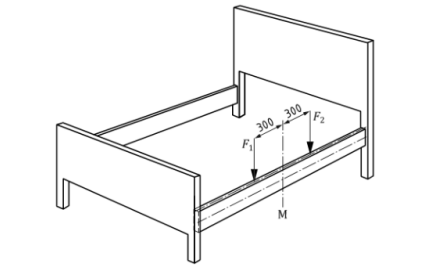

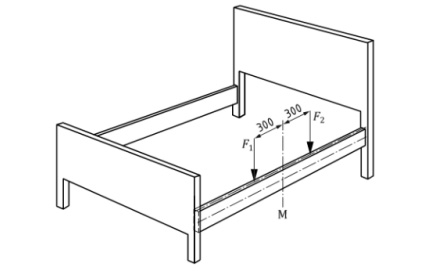

床侧护栏垂直静载测试

使用两个小加载垫,在侧护栏顶面中心线位置两侧各300 mm处同时施加两个垂直向下的力,加载时间为1分钟,力值按要求文件或附录A执行。测试过程中应防止床体倾覆。若两侧护栏材料或结构不同,则另一侧也需进行相同测试。每个加载位置按要求文件或附录A规定的循环次数进行测试。


ISO 19833床强度和耐久性的试验方法

ISO 19833水平静载测试 Horizontal static load tests

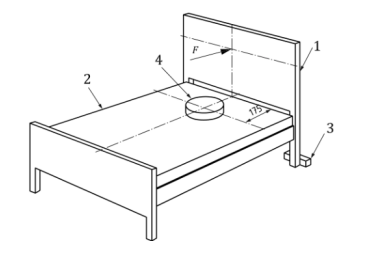

宽度 ≤1200 mm 床的床头板水平静载测试

测试时在床腿或底座后方放置挡块防止床移动,在距床头175 mm处的床基中心放置质量块,并用加载垫向外施加水平力。加载点位于床头中心线,距离床基上表面600 mm或距床头上沿100 mm。测试所用质量、力值及循环次数按要求执行。


ISO 19833床强度和耐久性的试验方法

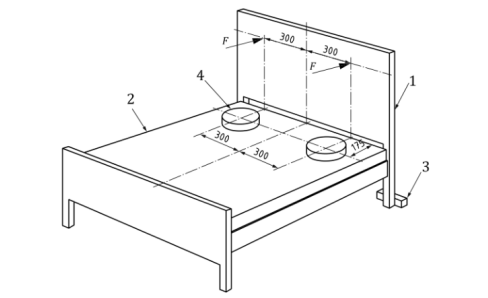

宽度大于 1200 mm 床的床头板水平静载测试

测试时在床腿或底座后方放置挡块防止床移动,在距床头175 mm处、床基中心线两侧各300 mm位置同时放置两个质量块,并用加载垫施加两个水平方向外力。加载点位于床头中心线两侧各300 mm处,位置为距床基上表面600 mm或距床头上沿下方100 mm。测试所用质量、力值及循环次数按要求执行。


ISO 19833床强度和耐久性的试验方法

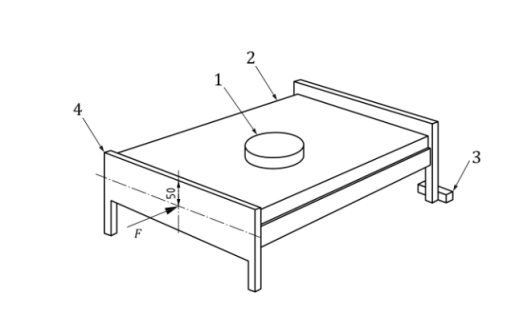

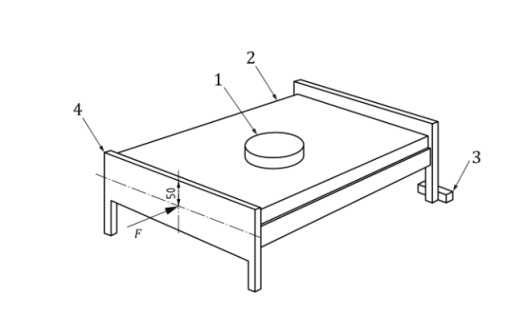

无床头板床的水平静载测试

该测试适用于无床头板或床头板上沿距床基面低于300 mm的床。测试时在床腿或底座后方放置挡块防止床移动,在床基大致中心放置质量块,并用加载垫在最远离挡块的端部件中心线处施加水平力,加载点位于端部件上沿下方50 mm处。所用质量、力值及循环次数按要求执行。


ISO 19833床强度和耐久性的试验方法

ISO 19833耐久性测试 Durability tests

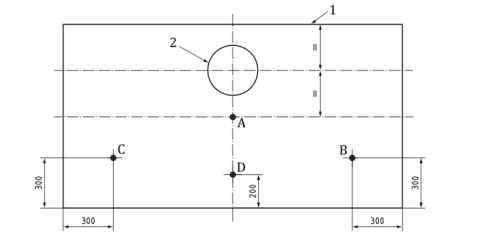

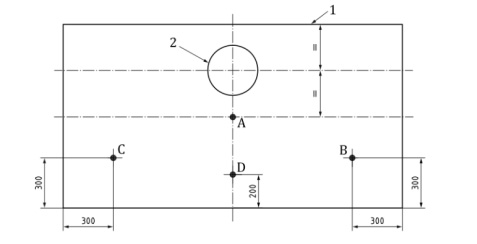

床基垂直耐久性测试

使用加载垫在床基的多个位置依次施加垂直向下的力,位置包括:床基中心(A点)、距边缘300 mm处(B点)、B点对侧(C点)、沿横向中心线距长边200 mm处(D点)。若床头和床尾结构相同,则测试在中间和一端进行。床宽>1200 mm时,测试质量块置于未加载半边床基几何中心;床宽≤1200 mm时,直接施加载荷,如床有倾覆趋势则逐步加载。


ISO 19833床强度和耐久性的试验方法

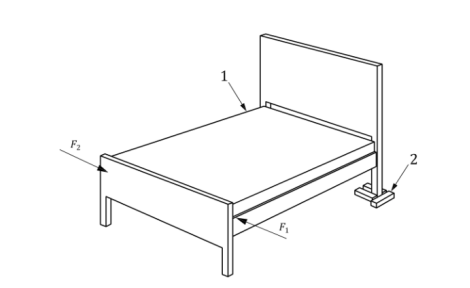

床架水平耐久性测试

在无床垫状态下,将质量块置于床基中心,在床的一端设置限位装置(如有床头板则在该端)。使用小加载垫交替施加两个水平力,作用于未受限端并垂直于侧边导轨轴线。加载点在床基上表面高度、距端部外侧平面内缩100 mm处。每次双向加载算作1个循环,循环速率不超过5次/分钟。


ISO 19833床强度和耐久性的试验方法

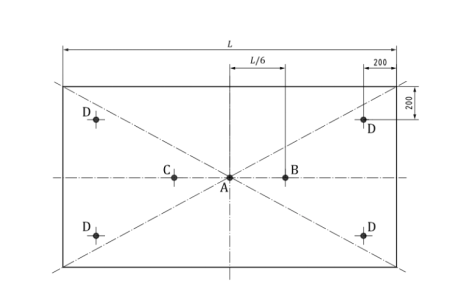

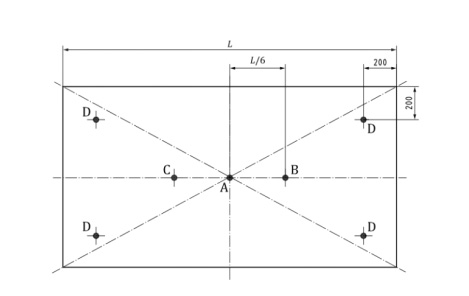

ISO 19833垂直冲击测试 Vertical impact test

将冲击锤提升至要求文件或附录A规定的高度(从未加载床垫顶面测量),然后自由下落至床垫上。冲击位置包括:床基中心(A点)、纵向中线1/3处(B点)、B点对侧(C点)、距内侧边200 mm处(D点)及床基其他可能失效点。图中4个D点均需冲击。冲击锤可自由下落并可用导轨引导。


ISO 19833床强度和耐久性的试验方法
