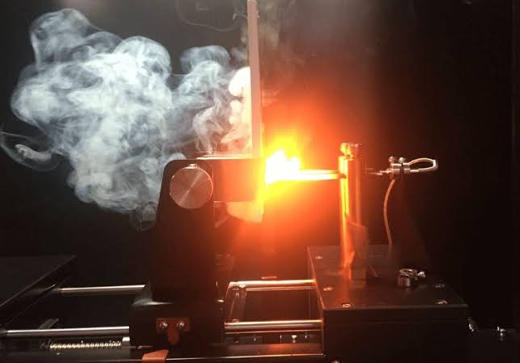

加热后的灼热丝接触塑料部件，试样表面可能出现熔化，甚至产生火焰。看到这些现象，能否直接判断产品测试不合格？

根据IEC 60695-2-11，发生起燃并不一定代表试验不通过。起燃后能否在规定时间内熄灭，以及是否引燃下方的规定铺底层，同样影响判定结果。

成品灼热丝测试，评价什么？

IEC 60695-2-11:2021 Fire hazard testing — Part 2-11: Glowing/hot-wire based test methods — Glow-wire flammability test method for end products (GWEPT)

IEC 60695-2-11:2021 《着火危险试验——第2-11部分：灼热丝/热丝基本试验方法——成品的灼热丝可燃性试验方法（GWEPT）》

该方法通过电加热的灼热丝向试样施加热应力，检查成品在规定条件下是否不易起燃，或在起燃后限制火焰蔓延。它评价的是规定电热源作用下的表现，不能将通过测试理解为产品在所有火灾条件下均不会燃烧。

IEC 60695-2-11测试怎样进行？

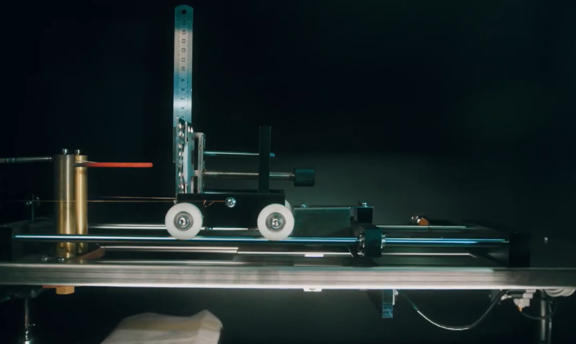

试验时，在试样下方设置规定铺底层，或设置正常情况下位于试样周围或下方的材料、部件，用于评价掉落的燃烧或灼热颗粒造成火灾蔓延的可能性。

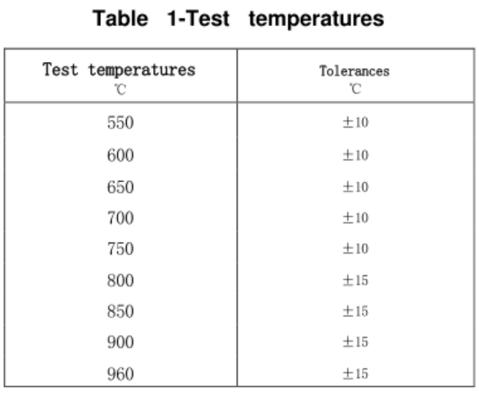

按规定安装试样，并在下方设置相应铺底层或实际使用中的材料、部件。灼热丝顶端应施加于正常使用中可能承受热应力的部位，并尽可能保持水平。将灼热丝加热至相关产品标准规定的温度（标准中有优选试验温度），按规定程序作用于试样（30±1）s后随后移开，并继续观察30s。

观察试样、周围部件及下方规定铺底层，记录试样是否起燃、起燃时间、熄灭时间，以及铺底层是否起燃。

出现火焰后，怎样判断是否通过？

依据IEC 60695-2-11:2021第10章，试样满足以下任一种情况，认为通过GWEPT：

- 未发生起燃：满足未起燃的判定和条件；

- 发生起燃：必须同时满足：移开灼热丝后，试样的火焰或灼热燃烧在30s内熄灭；及试样下方的规定铺底层未起燃。

这里需要分清两个时间：（30±1）s是灼热丝的施加时间；判定中的30s，则从移开灼热丝后计算。

为什么试样熄灭了，还要看下方铺底层？根据DIN 4102-1第6.1.2.2条，主要要求如下：

- 剩余长度：每个试验组合的平均剩余长度至少为150mm，且任何单块试样的剩余长度均不得为0mm。

- 烟气温度：任何一次试验中的平均烟气温度均不得超过200℃。

试样自身的燃烧表现，只是观察内容的一部分。燃烧或灼热颗粒落下后，仍可能引燃下方材料。因此，标准不仅观察试样是否熄灭，还检查规定铺底层是否起燃。看到火焰熄灭，不能立即结束判断；只凭熔化、变形等外观现象，也不能直接作出通过或不通过的结论。

赛德斯威（SATISFY）可提供IEC 60695-2-11成品灼热丝测试咨询、测试安排及报告解读服务。更多详情请联系赛德斯威客服。
